Пилотные гидролинии (поток производительность селектор и PTO)(1)(форестрй)<330> — HITACHI ZX330-3

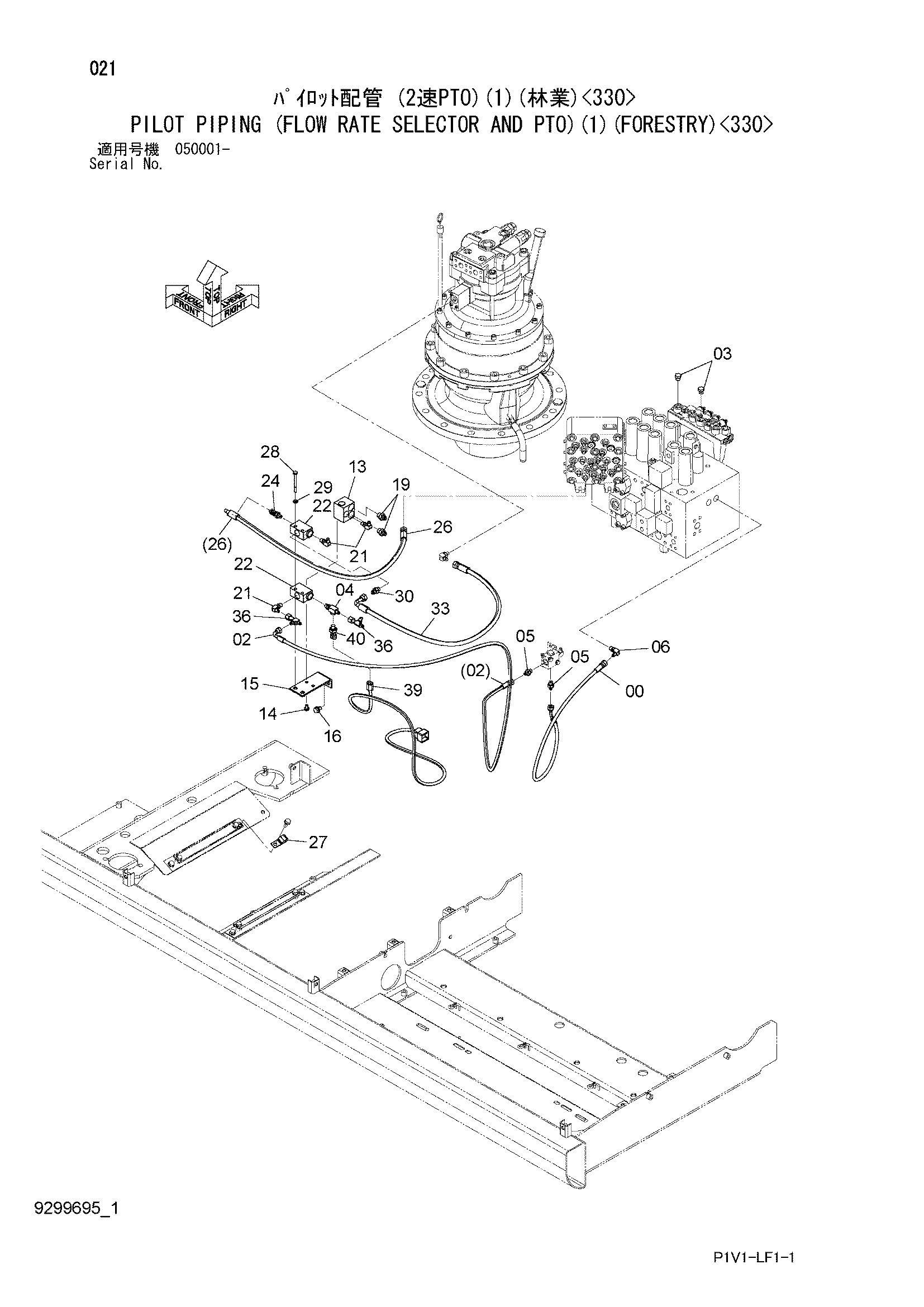

Заводская схема «Пилотные гидролинии (поток производительность селектор и PTO)(1)(форестрй)<330>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437902 | Шланг | 1 |
| 02 | 4651275 | Шланг | 1 |
| 03 | A885002 | Пробка | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4364784 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4330230 | Челночный клапан | 1 |
| 14 | J260816 | Болт с шайбой | 2 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 9761638 | Кронштейн | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | A852133 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4203447 | Челночный клапан | 2 |
| 24 | A852323 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4642723 | Шланг | 1 |
| 27 | 4190292 | Зажим | 1 |
| 28 | J900880 | Болт | 2 |
| 29 | A590108 | Плоская шайба | 2 |
| 30 | A852123 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4366762 | Шланг | 1 |
| 36 | 4252786 | Тройник | 2 |
| 39 | 3115797 | Жгут проводов | 1 |
| 40 | 4436535 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
