Трубопроводы системы смазки (стрела) — HITACHI ZX330-3

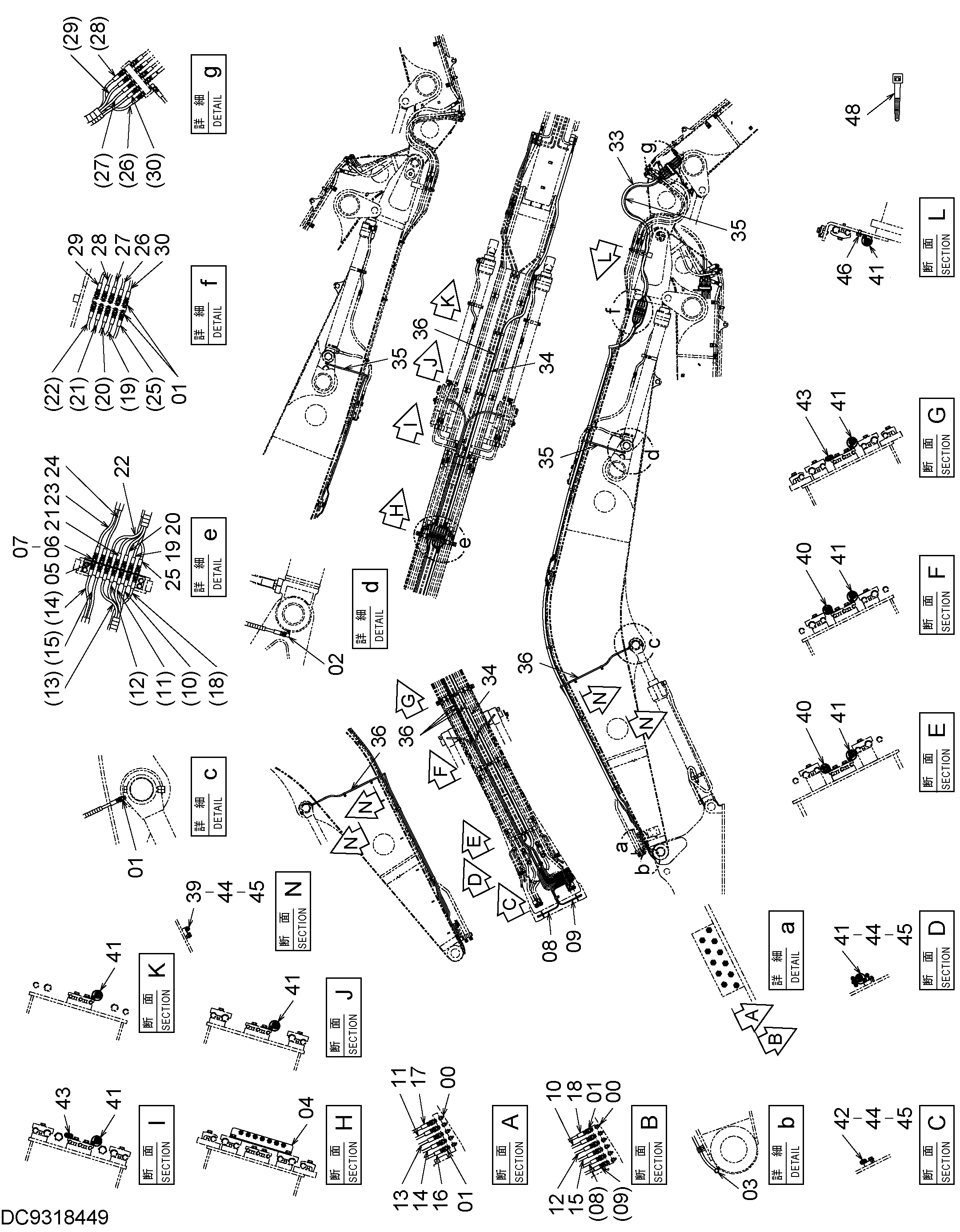

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 11 |
| 01 | 4154651 | Адаптер | 23 |
| 02 | 4154656 | Угловой штуцер | 2 |
| 03 | 4298746 | Угловой штуцер | 2 |
| 04 | 3111803 | Пластина | 1 |
| 05 | 4248117 | Адаптер | 7 |
| 06 | 4209198 | Гайка | 7 |
| 07 | A590912 | Пружинная шайба | 7 |
| 08 | 4648475 | Шланг | 1 |
| 09 | 4620909 | Шланг | 1 |
| 10 | 4719435 | Шланг | 1 |
| 11 | 4719436 | Шланг | 1 |
| 12 | 4719437 | Шланг | 1 |
| 13 | 4719438 | Шланг | 1 |
| 14 | 4719439 | Шланг | 1 |
| 15 | 4719440 | Шланг | 1 |
| 16 | 4719441 | Шланг | 1 |
| 17 | 4719442 | Шланг | 1 |
| 18 | 4719443 | Шланг | 1 |
| 19 | 4678323 | Шланг | 1 |
| 20 | 4678324 | Шланг | 1 |
| 21 | 4678325 | Шланг | 1 |
| 22 | 4678326 | Шланг | 1 |
| 23 | 4719444 | Шланг | 1 |
| 24 | 4719445 | Шланг | 1 |
| 25 | 4605053 | Шланг | 1 |
| 26 | 4675423 | Шланг | 1 |
| 27 | 4675424 | Шланг | 1 |
| 28 | 4675425 | Шланг | 1 |
| 29 | 4675426 | Шланг | 1 |
| 30 | 4486010 | Шланг | 1 |
| 33 | 4487203 | Защитный кожух | 1 |
| 34 | 4487204 | Защитный кожух | 4 |
| 35 | 4487206 | Защитный кожух | 3 |
| 36 | 4487207 | Защитный кожух | 12 |
| 39 | 4190253 | Зажим | 4 |
| 40 | 4190291 | Зажим | 2 |
| 41 | 4193848 | Зажим | 8 |
| 42 | 4190292 | Зажим | 1 |
| 43 | 4190282 | Зажим | 2 |
| 44 | J901016 | Болт | 6 |
| 45 | J222010 | Шайба | 6 |
| 46 | J271220 | Болт с шайбой | 1 |
| 46A | J901220 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 48 | 4121859 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
