Нижний рама <RT, RTA, RTB, RTC> — HITACHI ZX330-3

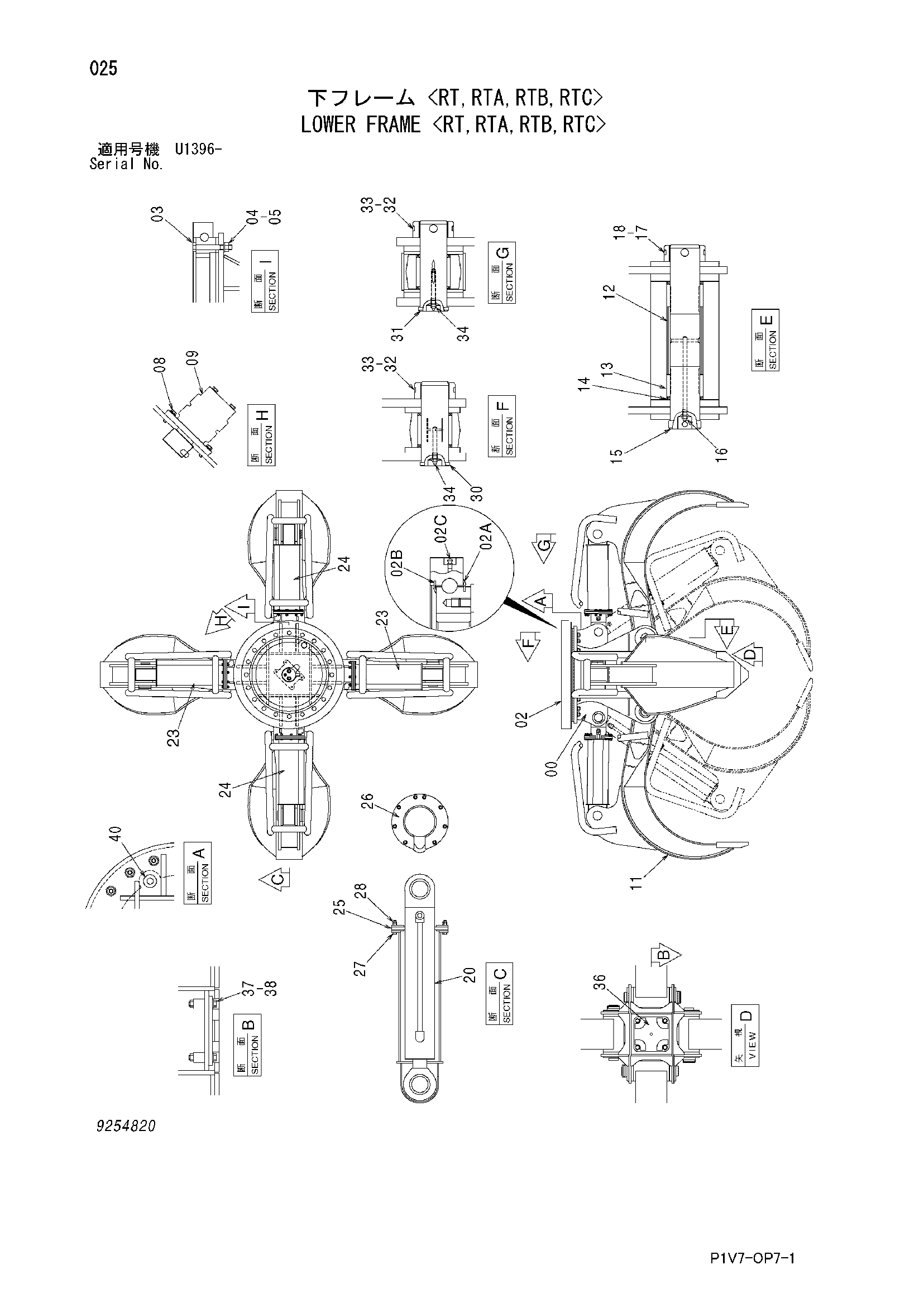

Заводская схема «Нижний рама <RT, RTA, RTB, RTC>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024067 | Рама нижний | 1 |
| 02 | 4625440 | Подшипник | 1 |
| 02A | 0969005 | Уплотнение | 1 |
| 02B | 0969005 | Уплотнение | 1 |
| 02C | J75481 | Пресс-маслёнка | 4 |
| 03 | 4637601 | Болт | 20 |
| 04 | J222018 | Шайба | 20 |
| 05 | J952018 | Гайка | 20 |
| 08 | J271245 | Болт с шайбой | 4 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4463490 | Центральный коллектор | 1 |
| 11 | 6024068 | Схелл | 4 |
| 12 | 4634192 | Проставка | 4 |
| 13 | 4196558 | Втулка | 8 |
| 14 | 4065687 | Пылезащитное уплотнение | 8 |
| 15 | 3106324 | Палец | 4 |
| 16 | J75481 | Пресс-маслёнка | 4 |
| 17 | 4065688 | Кольцо | 4 |
| 18 | 4065689 | Палец | 4 |
| 20 | 4639583 | Гидроцилиндр | 4 |
| 23 | 7048156 | Крышка | 2 |
| 24 | 7048157 | Крышка | 2 |
| 25 | 4642617 | Резиновая прокладка | 4 |
| 26 | 4634195 | Ограничитель | 16 |
| 27 | J900845 | Болт | 32 |
| 28 | M500807 | Гайка | 64 |
| 30 | 4642618 | Палец | 4 |
| 31 | 4634197 | Палец | 4 |
| 32 | 4065688 | Кольцо | 8 |
| 33 | 4065689 | Палец | 8 |
| 34 | J75481 | Пресс-маслёнка | 8 |
| 36 | 9764157 | Крышка | 1 |
| 37 | J921690 | Болт | 4 |
| 38 | J222016 | Шайба | 4 |
| 40 | 94-2017 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
