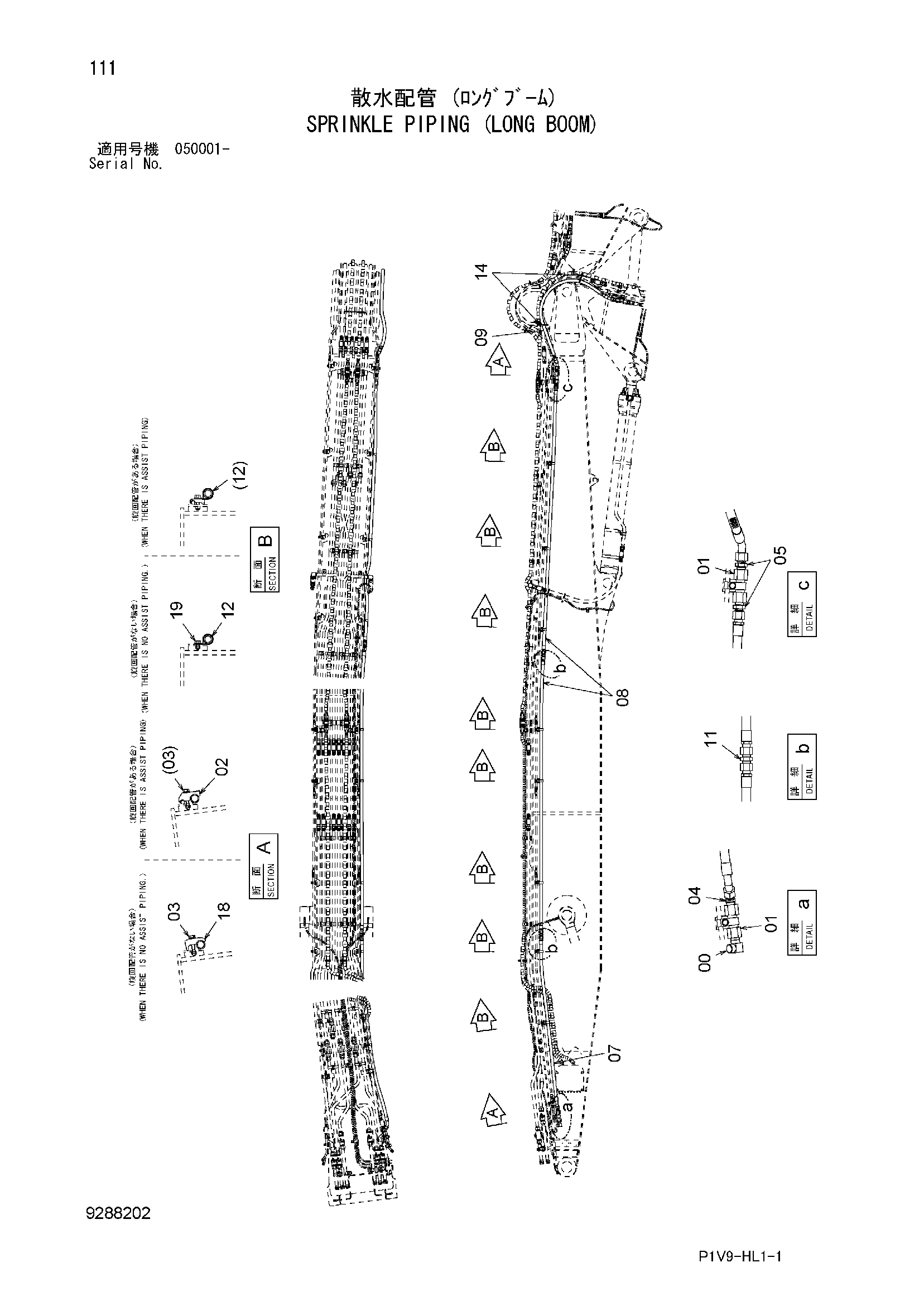

Орошение трубопроводы (удлинённый стрела) — HITACHI ZX330-3
Заводская схема «Орошение трубопроводы (удлинённый стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1405 | Угловой штуцер | 1 |
| 01 | 4610917 | Трубка | 2 |
| 02 | 4619468 | Хомут трубки | 2 |
| 03 | J271270 | Болт с шайбой | 2 |
| 03A | J901270 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 94-1505 | Угловой штуцер | 1 |
| 05 | 94-1305 | Адаптер | 2 |
| 07 | 4671600 | Шланг | 1 |
| 08 | 4615758 | Шланг | 2 |
| 09 | 4625383 | Шланг | 1 |
| 11 | 4047574 | Адаптер | 2 |
| 12 | 4190264 | Зажим | 8 |
| 14 | 4055312 | Ленточный зажим | 2 |
| 18 | 4190127 | Хомут трубки | 2 |
| 19 | J271225 | Болт с шайбой | 8 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
