Рычаг управления (ход) — HITACHI ZX330-3

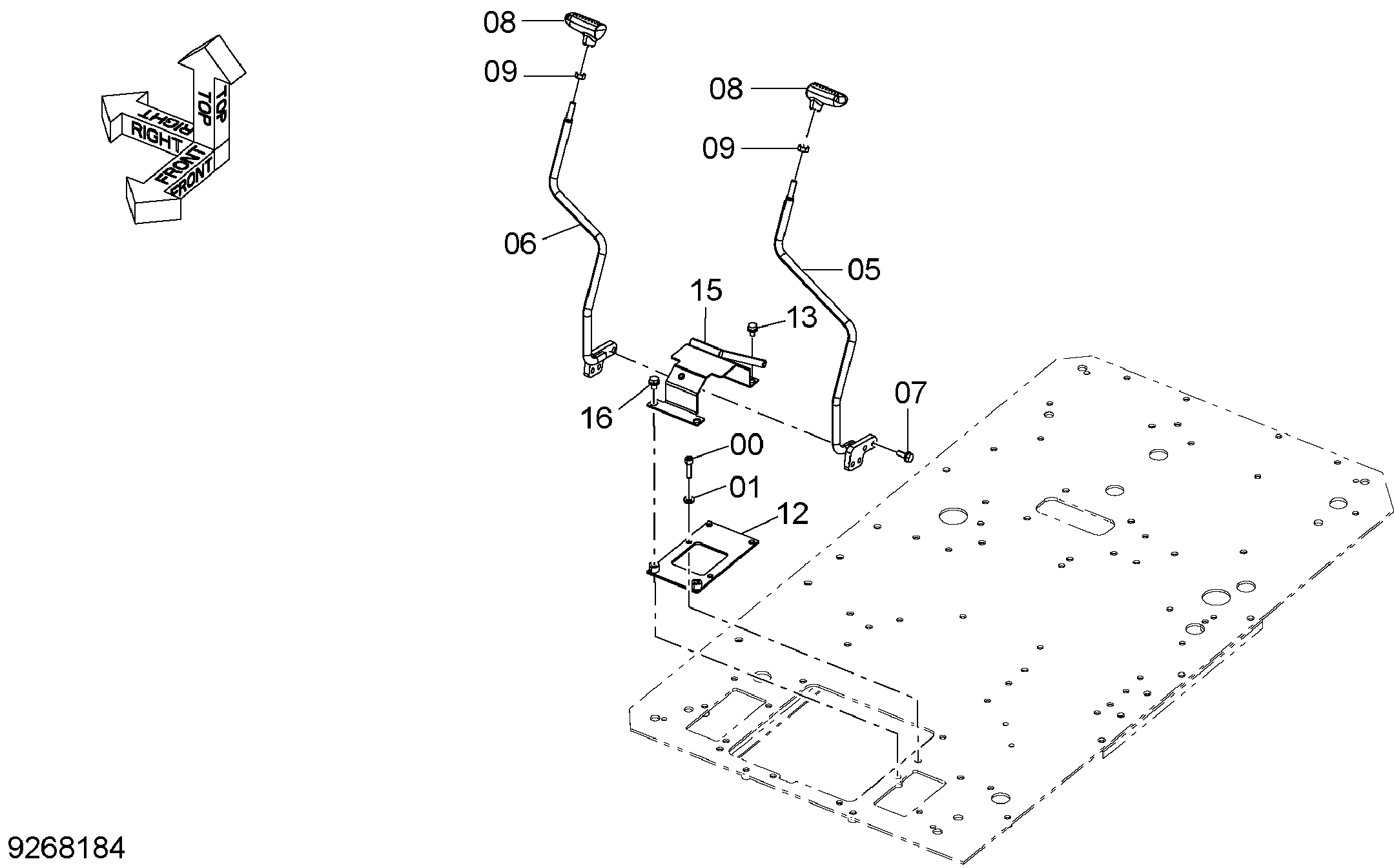

Заводская схема «Рычаг управления (ход)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781040 | Болт с внутренним шестигранником | 2 |
| 01 | J222010 | Шайба | 2 |
| 05 | 8107022 | Рычаг (левый) | 1 |
| 06 | 8107023 | Рычаг (правый) | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 2052912 | Рукоятка | 2 |
| 09 | 4424185 | Гайка | 2 |
| 12 | 8107024 | Кронштейн | 1 |
| 13 | J271035 | Болт с шайбой | 2 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 8107025 | Крышка | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
