Подъём устройство (2)<225> — HITACHI ZX330-3

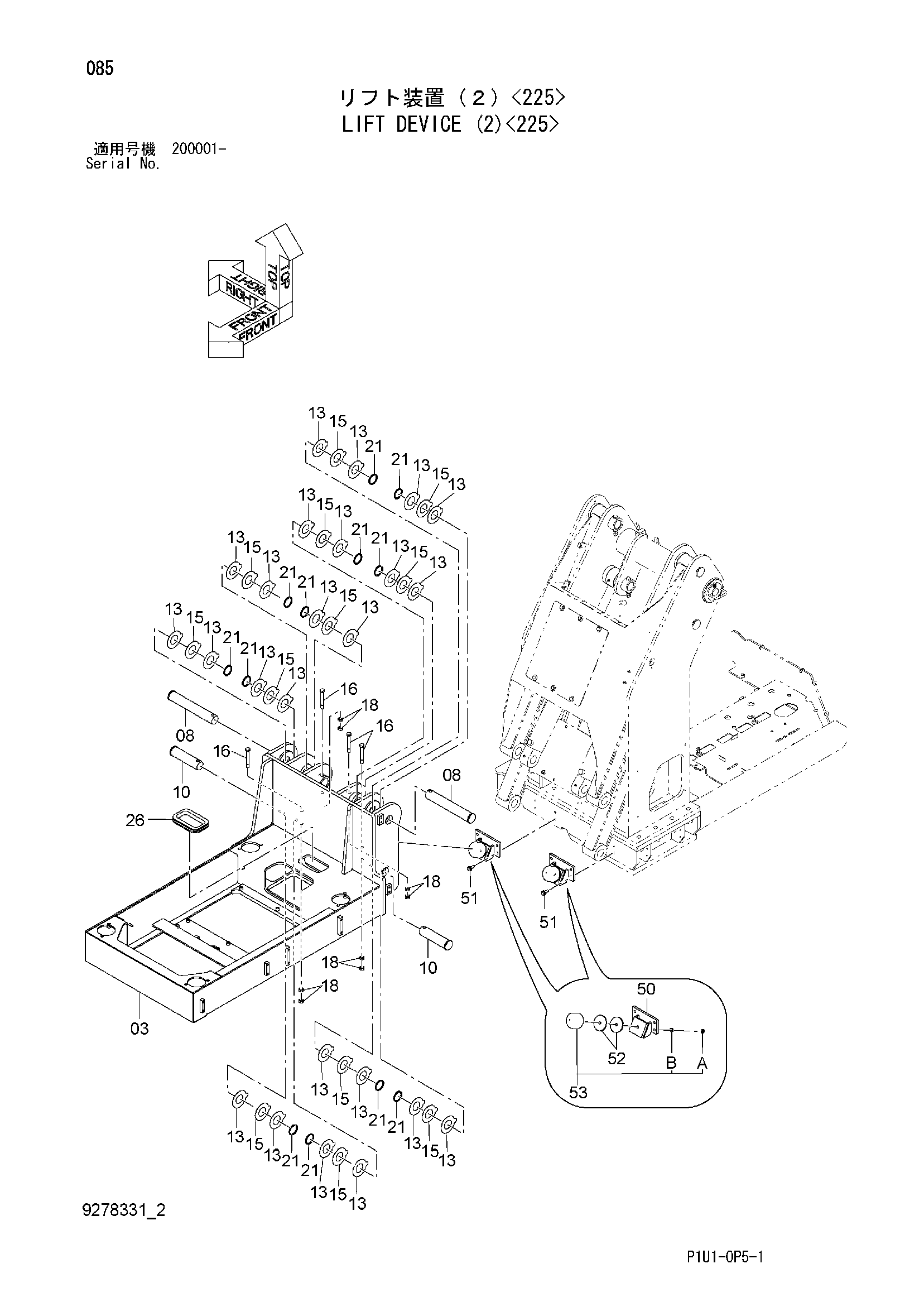

Заводская схема «Подъём устройство (2)<225>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 5011412 | Платформа | 1 |
| 08 | 3109242 | Палец | 2 |
| 10 | 3064843 | Палец | 2 |
| 13 | 4677319 | Регулировочная шайба 0.5mm | 24 |
| 15 | 4677320 | Регулировочная шайба 1.0mm | 12 |
| 16 | 4435123 | Стопорный палец | 4 |
| 18 | J950016 | Гайка | 8 |
| 21 | 4117954 | Пылезащитное уплотнение | 12 |
| 26 | 4447993 | Резиновая втулка | 1 |
| 50 | 8108831 | Кронштейн | 2 |
| 51 | J271235 | Болт с шайбой | 8 |
| 51A | J901235 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | 4668428 | Пластина | 4 |
| 53 | 4259536 | Ограничитель | 2 |
| 53A | J950012 | Гайка | 1 |
| 53B | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
