Гидролинии рабочего оборудования (рукоять) — HITACHI ZX330-3

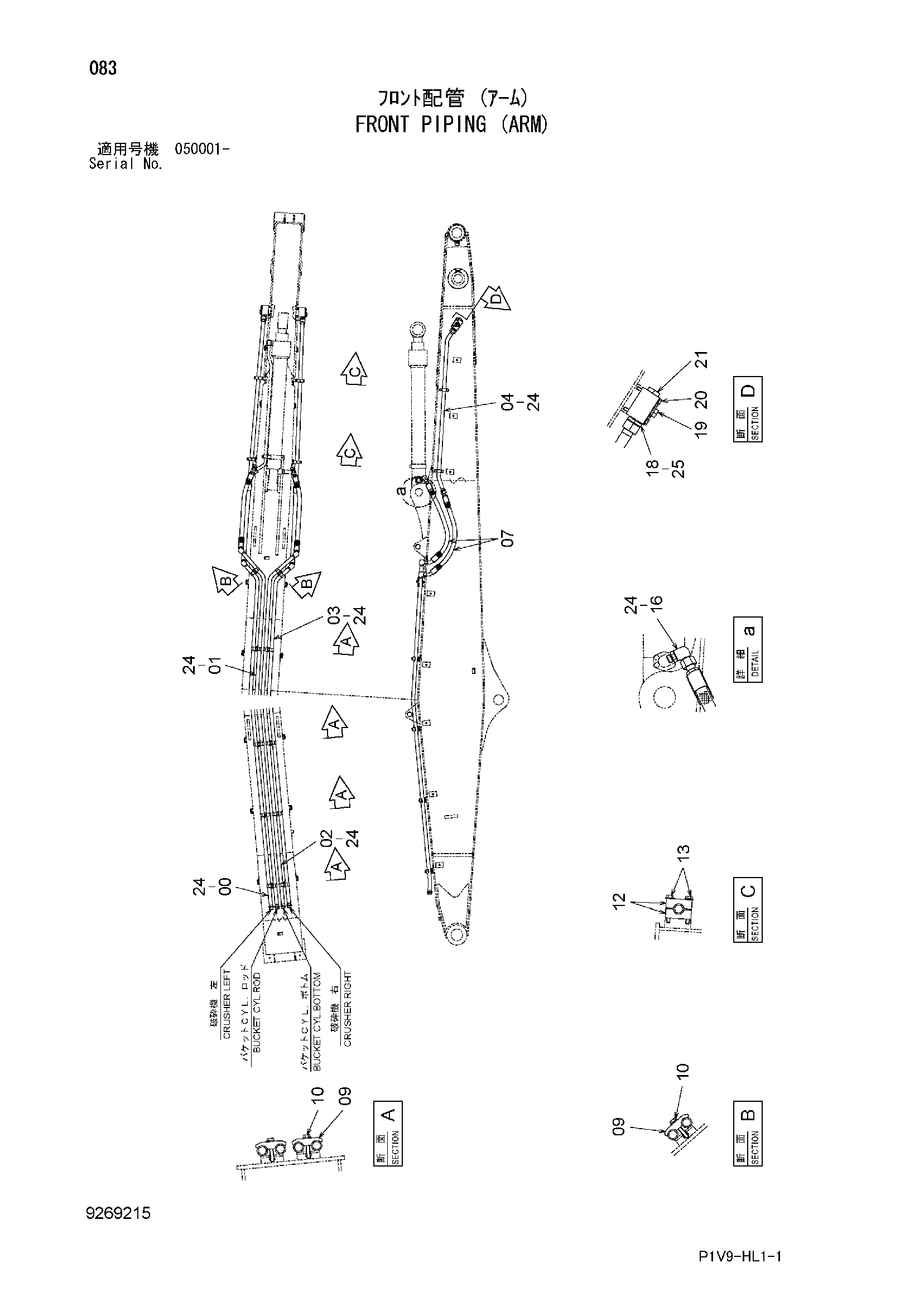

Заводская схема «Гидролинии рабочего оборудования (рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106729 | Трубка | 1 |
| 01 | 8106730 | Трубка | 1 |
| 02 | 8106731 | Трубка | 1 |
| 03 | 8106732 | Трубка | 1 |
| 04 | 9766830 | Трубка | 2 |
| 07 | 4660631 | Шланг | 4 |
| 09 | 4189860 | Хомут трубки | 10 |
| 10 | J271270 | Болт с шайбой | 10 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4334363 | Хомут трубки | 8 |
| 13 | J271280 | Болт с шайбой | 8 |
| 13A | J901280 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4205391 | Угловой штуцер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4205196 | Адаптер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4447675 | Запорный клапан | 2 |
| 20 | J271085 | Болт с шайбой | 4 |
| 20A | J901085 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4113926 | Пробка | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 12 |
| 25 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
