Вспомогательный трубопроводы (стрела) — HITACHI ZX330-3

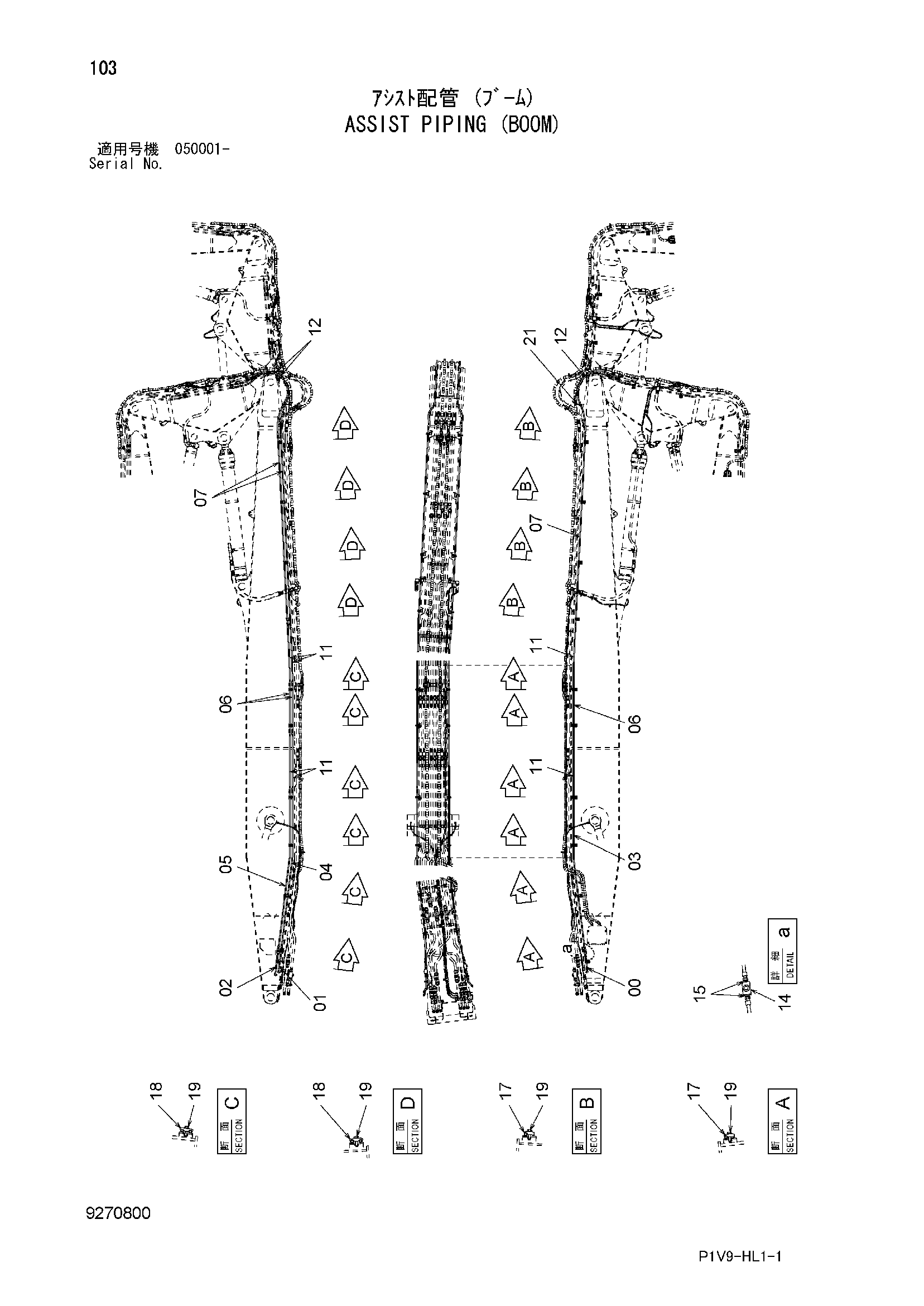

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767023 | Трубка | 1 |
| 01 | 9767024 | Трубка | 1 |
| 02 | 9767025 | Трубка | 1 |
| 03 | 8107323 | Трубка | 1 |
| 04 | 8107324 | Трубка | 1 |
| 05 | 8107325 | Трубка | 1 |
| 06 | 9763435 | Трубка | 3 |
| 07 | 9763436 | Трубка | 3 |
| 11 | 4294860 | Шланг | 6 |
| 12 | 4633202 | Шланг | 3 |
| 14 | 4211313 | Запорный клапан | 3 |
| 15 | 4200466 | Адаптер | 6 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4190124 | Хомут трубки | 10 |
| 18 | 4189858 | Хомут трубки | 10 |
| 19 | J271250 | Болт с шайбой | 20 |
| 19A | J901250 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
