Схелл трубопроводы (0.4m3)<GB40RT, GB40RH> — HITACHI ZX330-3

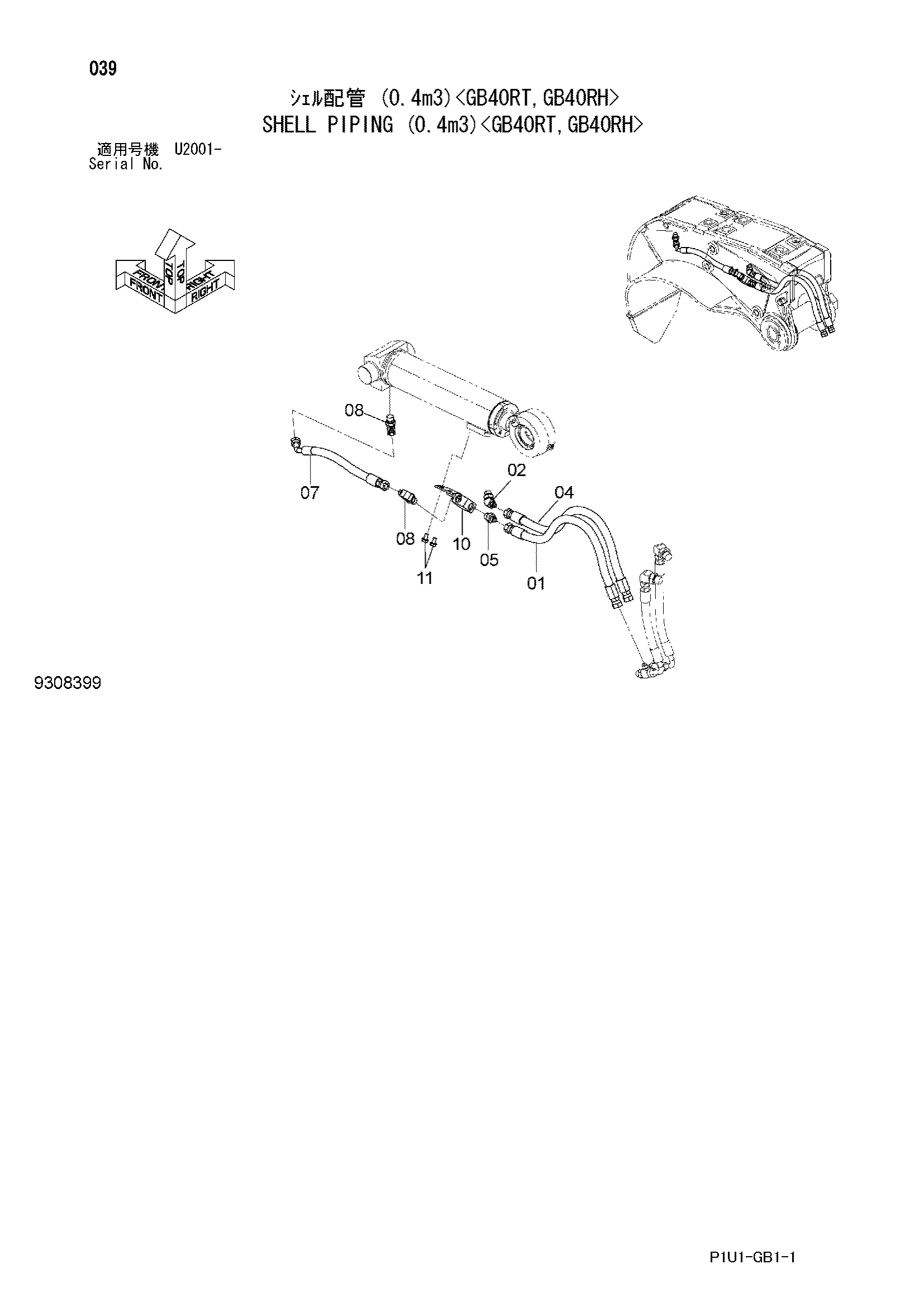

Заводская схема «Схелл трубопроводы (0.4m3)<GB40RT, GB40RH>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9311091 | Шланг в сборе | 1 |
| 01A | 4619473 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | A852233 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9311092 | Шланг в сборе | 1 |
| 04A | 4701739 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4709560 | Шланг | 1 |
| 08 | A852333 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8120290 | Блок | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
