Гидроцилиндр — HITACHI ZX330-3

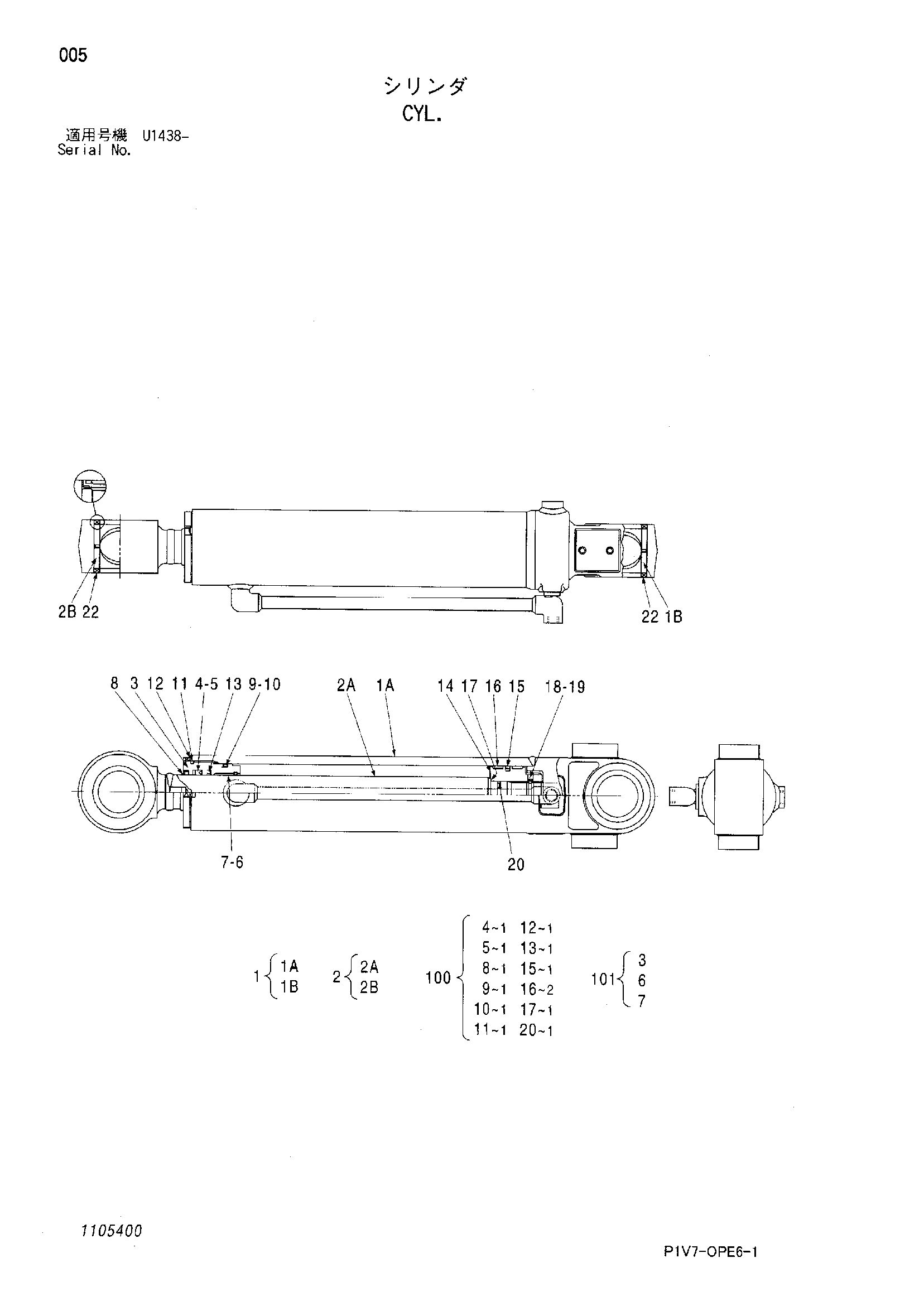

Заводская схема «Гидроцилиндр» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4639583 | Гидроцилиндр | 1 | |
| 1 | 4667137 | Труба гидроцилиндра | 1 |
| 1B | 1105402 | Втулка пальца | 1 |
| 2 | 4667138 | Шток поршня | 1 |
| 2B | 1105402 | Втулка пальца | 1 |
| 3 | 1105404 | Головка гидроцилиндра | 1 |
| 4 | 0249906 | U-образная манжета | 1 |
| 5 | 0249907 | Опорное кольцо | 1 |
| 6 | 1105405 | Втулка | 1 |
| 7 | 0249905 | Стопорное кольцо | 1 |
| 8 | 0286404 | Грязесъёмное кольцо | 1 |
| 9 | 4071222 | Уплотнительное кольцо | 1 |
| 10 | 4113175 | Опорное кольцо | 1 |
| 11 | A811085 | Уплотнительное кольцо | 1 |
| 12 | 4058995 | Стопорная шайба | 1 |
| 13 | 0370107 | Кольцо | 1 |
| 14 | 0779604 | Поршень | 1 |
| 15 | 0453510 | Уплотнительное кольцо | 1 |
| 16 | 0453511 | Направляющее кольцо | 2 |
| 17 | 1105406 | Регулировочная шайба | 1 |
| 18 | 0326308 | Установочный винт | 1 |
| 19 | 0370110 | Стальной шарик | 1 |
| 20 | 985098 | Уплотнительное кольцо | 1 |
| 22 | 0341304 | Грязесъёмное кольцо | 4 |
| 100 | 4667136 | Комплект: уплотнение | 1 |
| 101 | 4667139 | Головка гидроцилиндра | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
