Основные гидролинии (PTO) — HITACHI ZX330-3

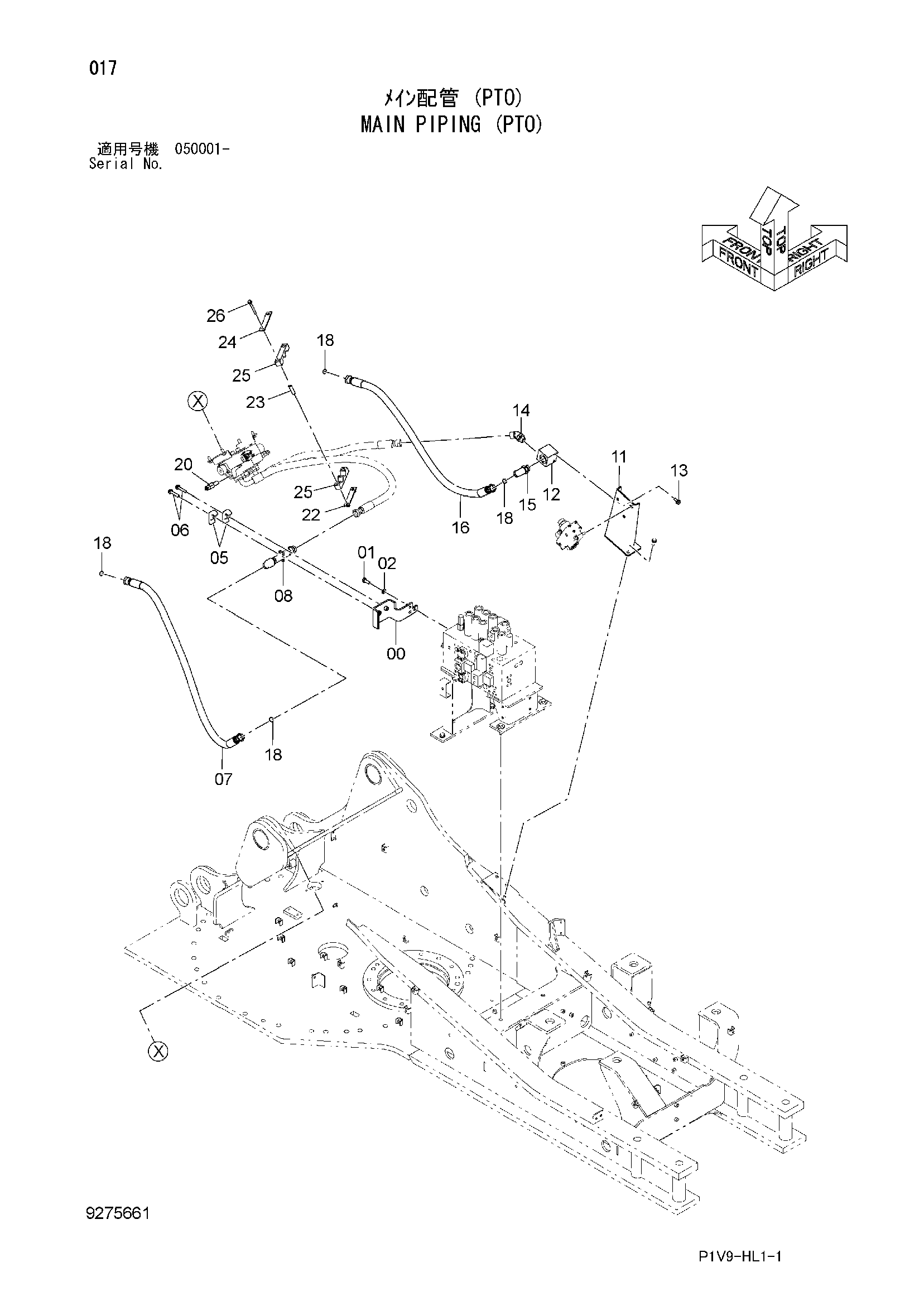

Заводская схема «Основные гидролинии (PTO)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108240 | Кронштейн | 1 |
| 01 | J901440 | Болт | 2 |
| 02 | A590114 | Плоская шайба | 2 |
| 05 | 4190127 | Хомут трубки | 2 |
| 06 | J271270 | Болт с шайбой | 2 |
| 06A | J901270 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 9274703 | Шланг в сборе | 1 |
| 08 | 9767893 | Трубка | 1 |
| 11 | 7052361 | Кронштейн | 1 |
| 12 | 3109661 | Коллектор | 1 |
| 13 | J271230 | Болт с шайбой | 2 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4270315 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853388 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 9274702 | Шланг в сборе | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 4 |
| 20 | 4668413 | Предохранительный клапан | 1 |
| 22 | 9765886 | Кронштейн | 1 |
| 23 | 4323362 | Проставка | 2 |
| 24 | 4651816 | Пластина | 1 |
| 25 | 4651817 | Резиновая прокладка | 2 |
| 26 | J271090 | Болт с шайбой | 2 |
| 26A | J901090 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
