Пилотные гидролинии (A)<200> — HITACHI ZX330-3

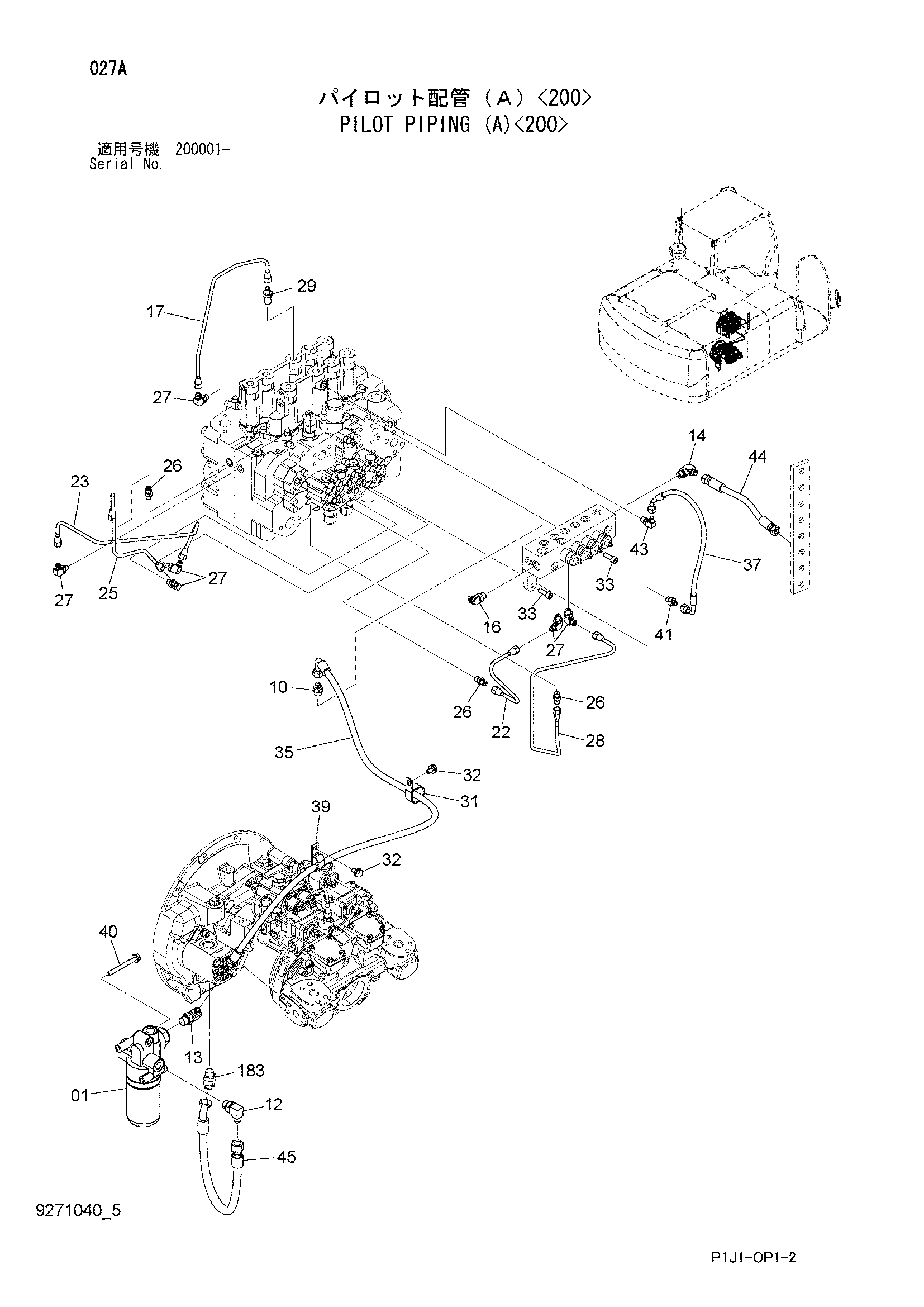

Заводская схема «Пилотные гидролинии (A)<200>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4629717 | Масляный фильтр | 1 |
| 01A | 4630525 | Фильтрующий элемент | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852343 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852233 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4625330 | Трубка | 1 |
| 22 | 4625323 | Трубка | 1 |
| 23 | 4639990 | Трубка | 1 |
| 25 | 4639992 | Трубка | 1 |
| 26 | 4255304 | Штуцер трубки | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4293950 | Угловой штуцер | 6 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4639993 | Трубка | 1 |
| 29 | 4339541 | Штуцер трубки | 1 |
| 31 | 4190291 | Зажим | 1 |
| 32 | J271020 | Болт с шайбой | 2 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J781030 | Болт с внутренним шестигранником | 2 |
| 35 | 4611725 | Шланг | 1 |
| 37 | 4643029 | Шланг | 1 |
| 39 | 4190282 | Зажим | 1 |
| 40 | J271000 | Болт с шайбой | 2 |
| 40A | J901000 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | A852122 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852322 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4660684 | Шланг | 1 |
| 45 | 4270457 | Шланг | 1 |
| 183 | A852244 | Угловой штуцер | 1 |
| 183A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
