Основные гидролинии — HITACHI ZX330-3

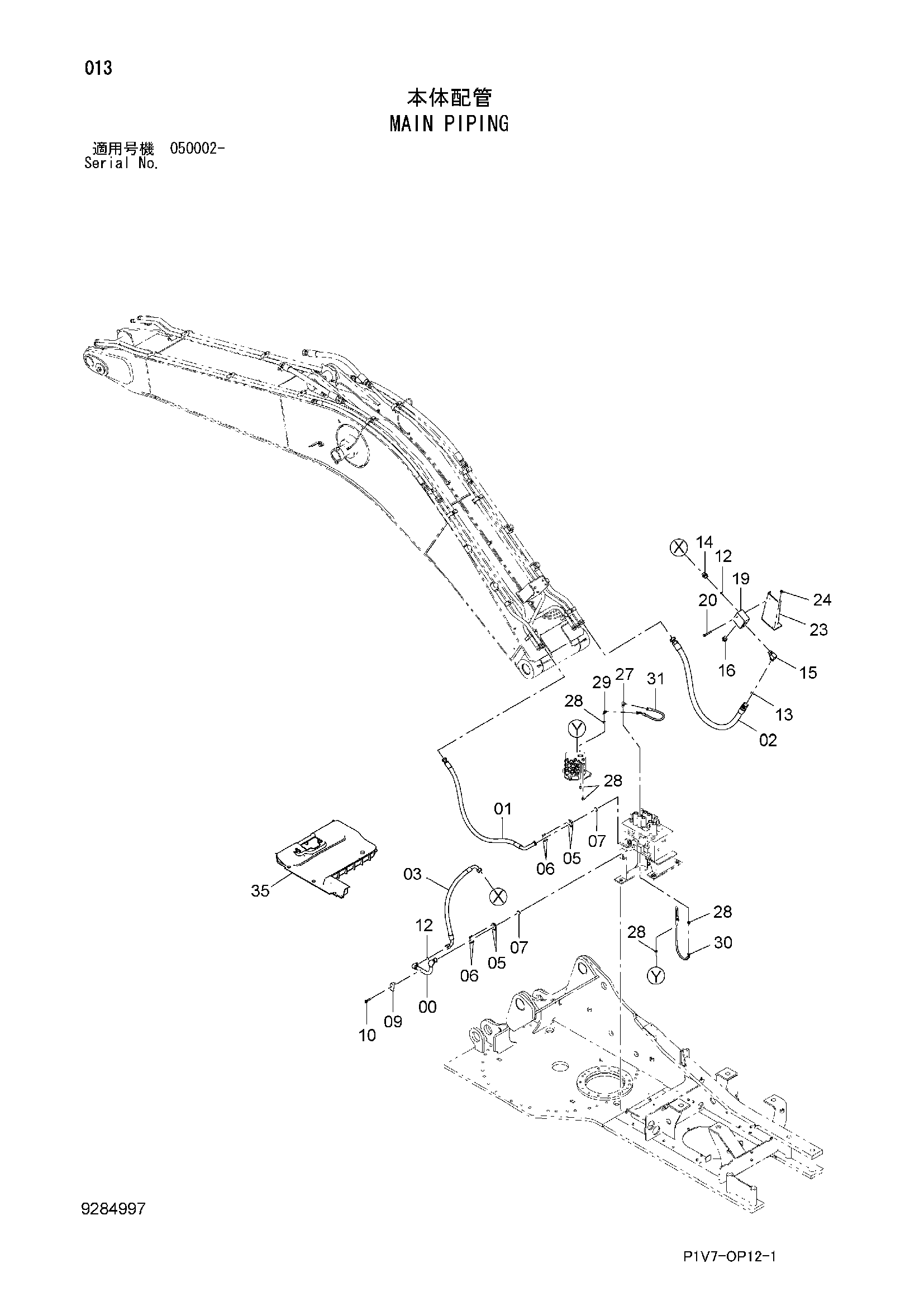

Заводская схема «Основные гидролинии» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100955 | Трубка | 1 |
| 01 | 9265077 | Шланг в сборе | 1 |
| 01A | 4614164 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 6 |
| 02 | 9264582 | Шланг в сборе | 1 |
| 02A | 4650195 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 5 |
| 03 | 4655143 | Шланг | 1 |
| 05 | 962453 | Разъёмный фланец | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 8 |
| 07 | 966993 | Уплотнительное кольцо | 2 |
| 09 | 4190127 | Хомут трубки | 1 |
| 10 | J271270 | Болт с шайбой | 1 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 2 |
| 13 | 4187329 | Уплотнительное кольцо | 1 |
| 14 | A853188 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853380 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A885008 | Пробка | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 3111747 | Блок | 1 |
| 20 | J271200 | Болт с шайбой | 3 |
| 20A | J901200 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 7050780 | Кронштейн | 1 |
| 24 | J271235 | Болт с шайбой | 3 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 4208913 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852133 | Адаптер | 5 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4239976 | Унион S | 1 |
| 30 | 4654406 | Шланг | 1 |
| 31 | 4453063 | Шланг | 1 |
| 35 | 4654418 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
