Гидроцилиндр ковш — HITACHI ZX330-3

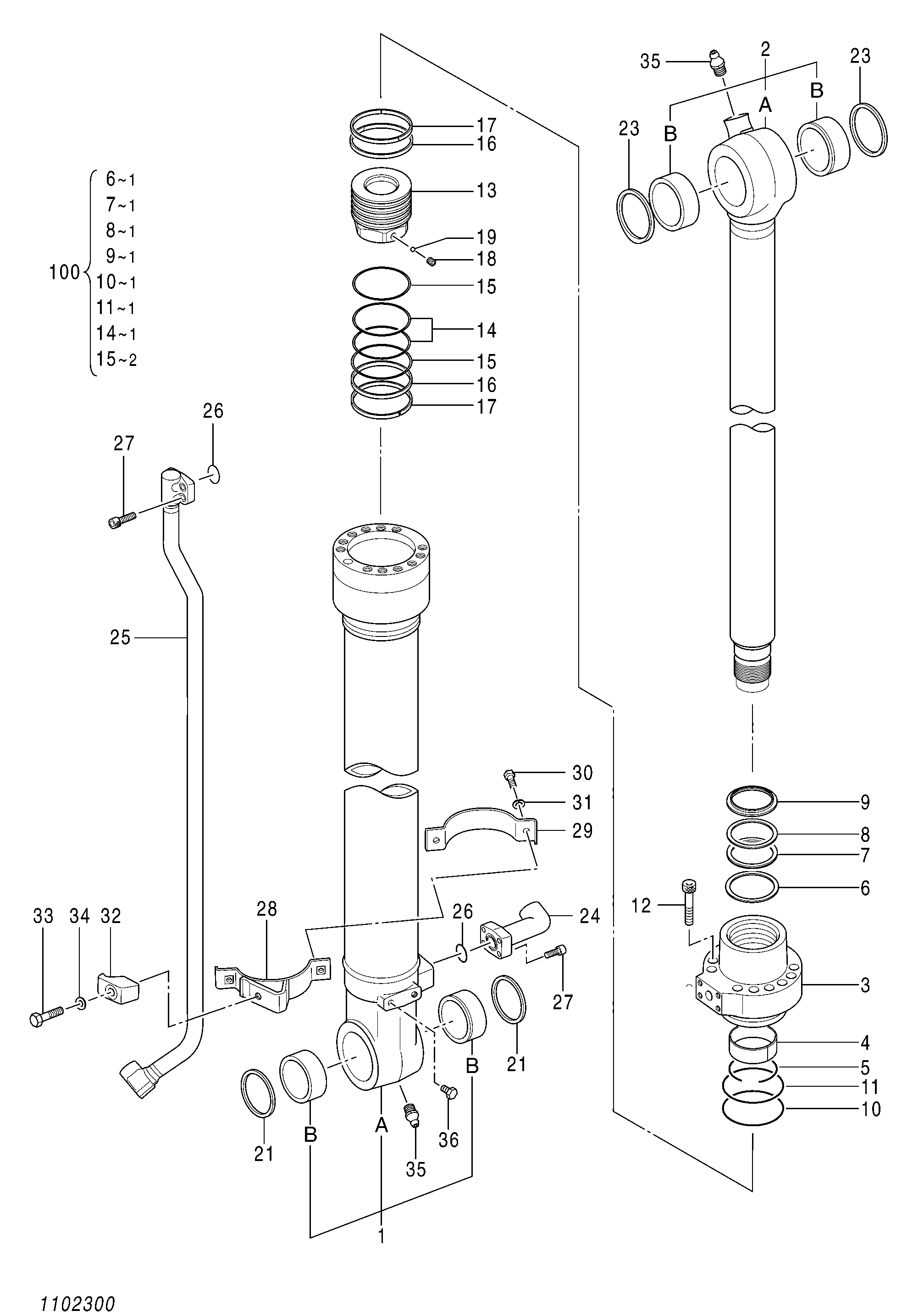

Заводская схема «Гидроцилиндр ковш» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4629154	Гидроцилиндр ковша	1
1	1102301 замена: 1102307	Труба гидроцилиндра в сборе	1
1	1102307	Труба гидроцилиндра в сборе	1
1B	4352400	Втулка пальца	2
2	1102302	Шток поршня в сборе	1
2B	4352398	Втулка пальца	2
3	0789205	Головка гидроцилиндра	1
4	0309304	Втулка	1
5	0208604	Стопорное кольцо	1
6	0789213	Кольцо	1
7	0789214	U-образная манжета	1
8	0208606	Опорное кольцо	1
9	0667006 замена: 4729047	Грязесъёмное кольцо	1
9	4729047	Грязесъёмное кольцо	1
10	A811110	Уплотнительное кольцо	1
11	0310904	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	10
13	1102303	Поршень	1
14	0225614	Уплотнительное кольцо	1
15	0496605	Опорное кольцо	2
16	1102304	Направляющее кольцо	2
17	0310908	Кольцо	2
18	0309011	Установочный винт	1
19	0111707	Стальной шарик	1
21	4084578	Грязесъёмное кольцо	2
23	4067902	Грязесъёмное кольцо	2
24	0309312	Соединение	1
25	1102305	Трубка	1
26	4506430	Уплотнительное кольцо	2
27	4486953	Болт с внутренним шестигранником	8
28-34	0789209	Комплект лента	1
28-34	0686410	Комплект лента	1
28	0789210	Лента	1
28	0686408	Лента	1
29	4459282	Лента	1
29	0686409	Лента	1
30	J901035	Болт	2
31	A590910	Шайба	2
32	0309021	Держатель	1
33	0667013	Болт	1
34	0208516	Пружинная шайба	1
35	J75481	Пресс-маслёнка	2
36	0409110	Болт	2
100	1102306 замена: YA00001392	Комплект уплотнений	1
100	YA00001392	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
