Асист трубопроводы (стрела) — HITACHI ZX330-3

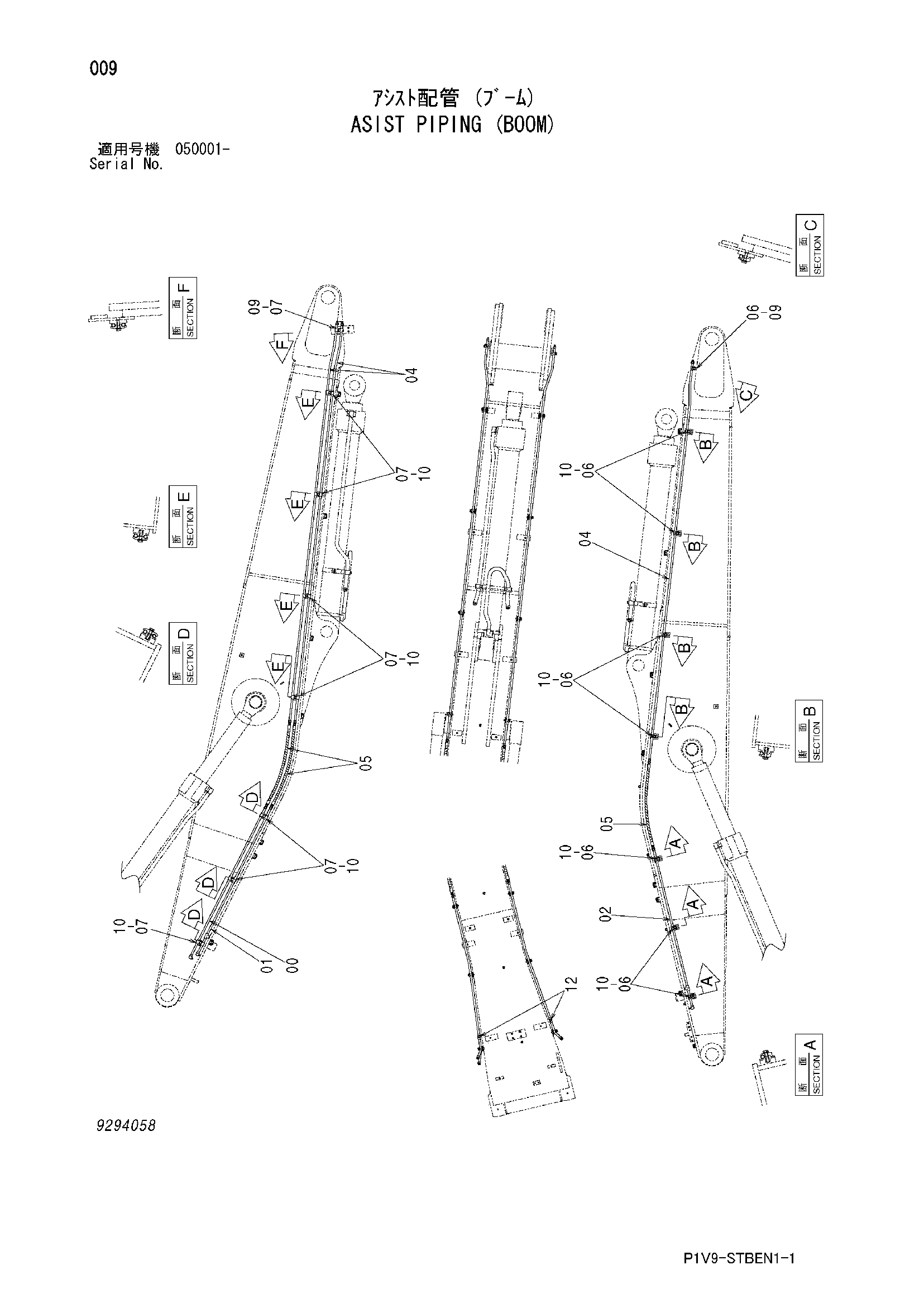

Заводская схема «Асист трубопроводы (стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114468 | Трубка | 1 |
| 01 | 8114478 | Трубка | 1 |
| 02 | 8114451 | Трубка | 1 |
| 04 | 8114466 | Трубка | 3 |
| 05 | 9185696 | Шланг в сборе | 3 |
| 05A | 4361511 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 06 | 4190124 | Хомут трубки | 8 |
| 07 | 4189858 | Хомут трубки | 8 |
| 09 | J271245 | Болт с шайбой | 2 |
| 09A | J901245 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271250 | Болт с шайбой | 14 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
