Шланг защита от разрыва клапан трубопроводы (стрела)(1)<450> — HITACHI ZX330-3

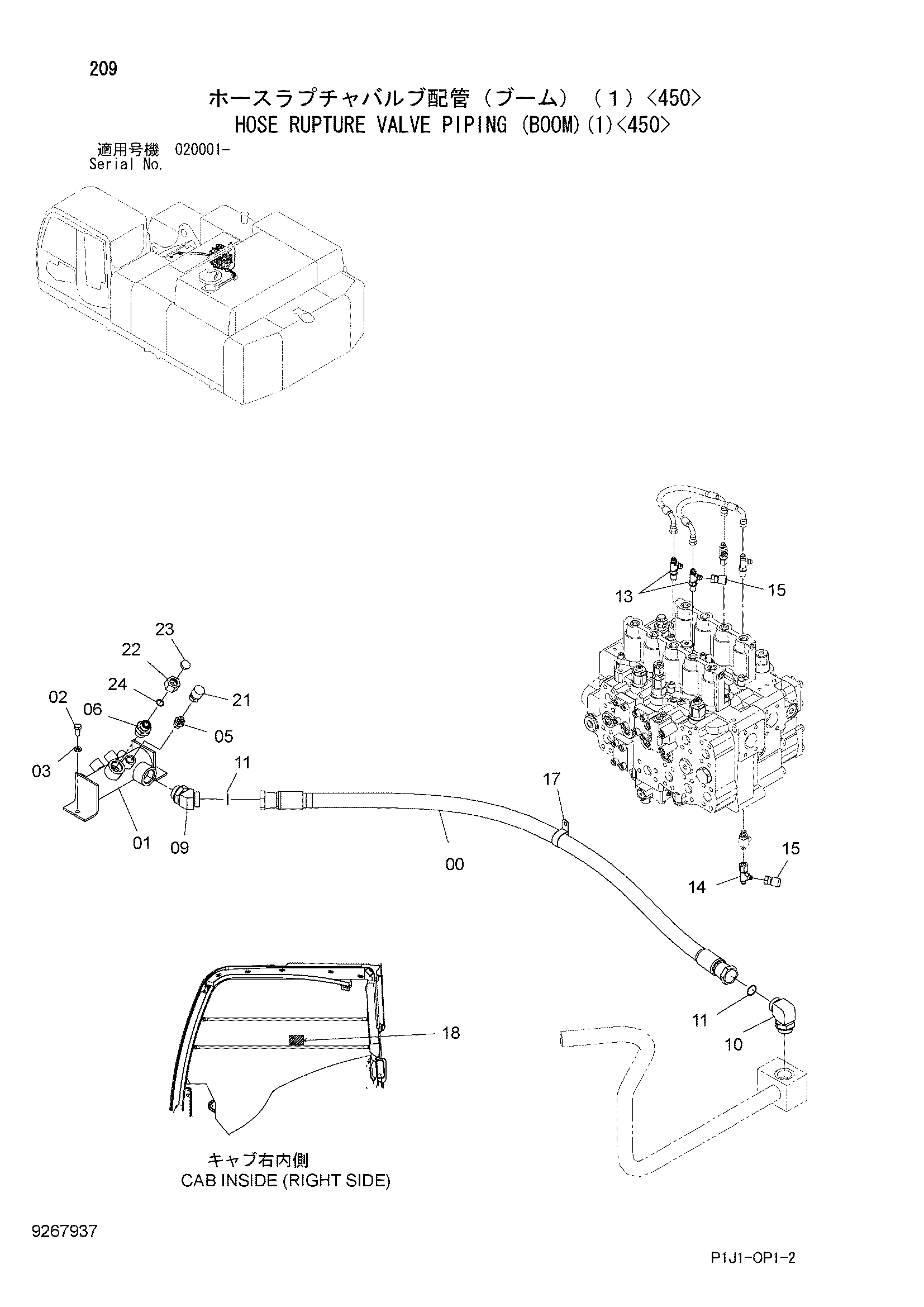

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(1)<450>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462695 | Шланг | 1 |
| 01 | 8042550 | Коллектор | 1 |
| 02 | J901225 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853186 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A853200 | Угловой штуцер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | A853300 | Угловой штуцер | 1 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 2 |
| 13 | 4208910 | Тройник | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 15 | 4223518 | Пробка унион | 2 |
| 17 | 4193848 | Зажим | 1 |
| 18 | 4366563 | Информационная табличка | 1 |
| 18 | 4370859 | Информационная табличка | 1 |
| 21 | 4223519 | Пробка унион | 1 |
| 22 | 4188136 | Гайка | 1 |
| 23 | 4189094 | Колпачок | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
