Трубопроводы системы смазки (стрела) — HITACHI ZX330-3

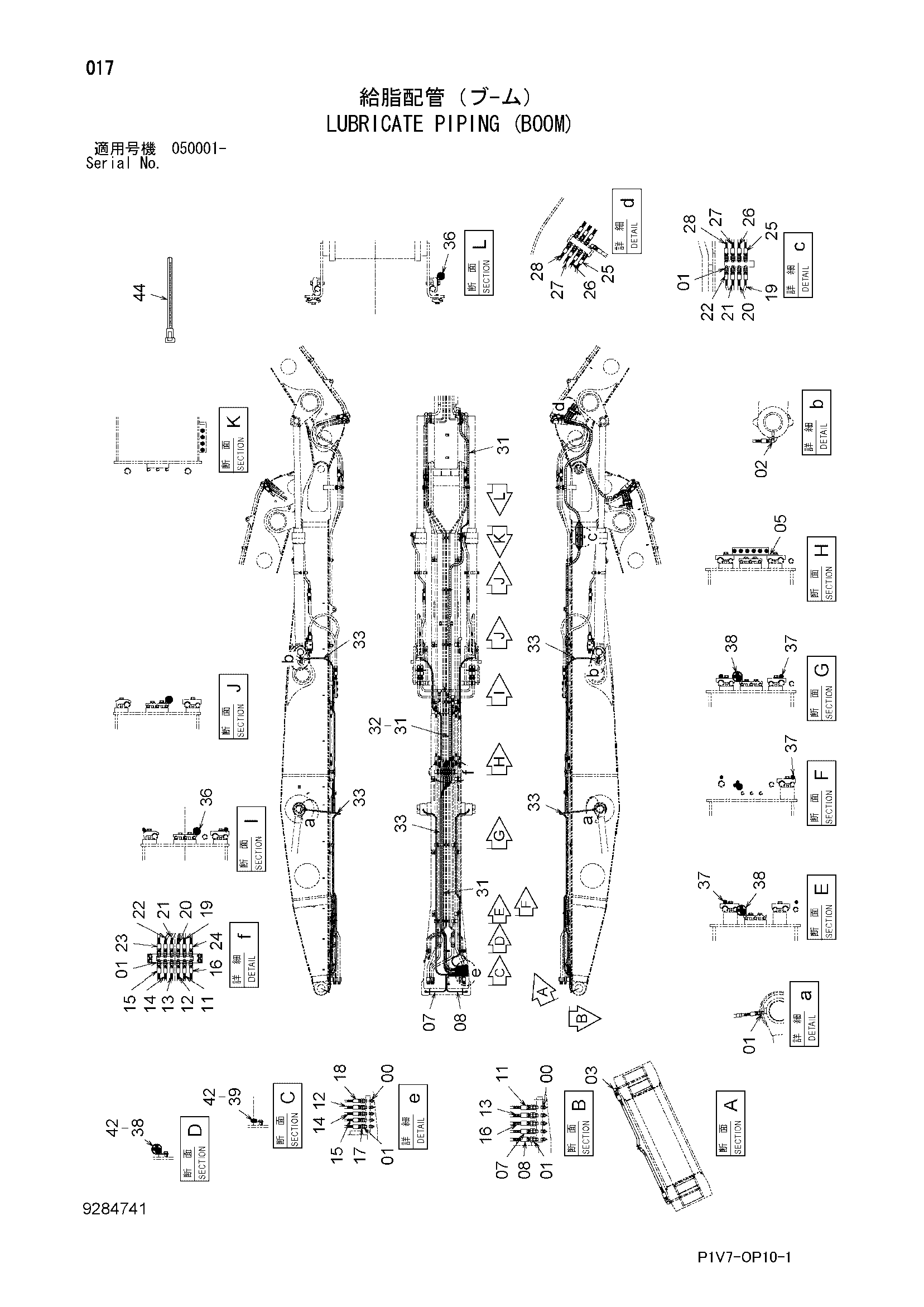

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 10 |
| 01 | 4154651 | Адаптер | 32 |
| 02 | 4154656 | Угловой штуцер | 2 |
| 03 | 4298746 | Угловой штуцер | 2 |
| 05 | 9768554 | Блок | 1 |
| 07 | 4648475 | Шланг | 1 |
| 08 | 4620909 | Шланг | 1 |
| 11 | 4675411 | Шланг | 1 |
| 12 | 4675412 | Шланг | 1 |
| 13 | 4675413 | Шланг | 1 |
| 14 | 4675414 | Шланг | 1 |
| 15 | 4675415 | Шланг | 1 |
| 16 | 4675416 | Шланг | 1 |
| 17 | 4647856 | Шланг | 1 |
| 18 | 4647857 | Шланг | 1 |
| 19 | 4678323 | Шланг | 1 |
| 20 | 4678324 | Шланг | 1 |
| 21 | 4678325 | Шланг | 1 |
| 22 | 4678326 | Шланг | 1 |
| 23 | 4678327 | Шланг | 1 |
| 24 | 4678328 | Шланг | 1 |
| 25 | 4675423 | Шланг | 1 |
| 26 | 4675424 | Шланг | 1 |
| 27 | 4675425 | Шланг | 1 |
| 28 | 4675426 | Шланг | 1 |
| 31 | 4487203 | Защитный кожух | 3 |
| 32 | 4487204 | Защитный кожух | 1 |
| 33 | 4487206 | Защитный кожух | 6 |
| 36 | 4190264 | Зажим | 4 |
| 37 | 4190253 | Зажим | 6 |
| 38 | 4190265 | Зажим | 3 |
| 39 | 4190292 | Зажим | 1 |
| 42 | J271016 | Болт с шайбой | 2 |
| 42A | J901016 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
