Инструмент короб крышка — HITACHI ZX330-3

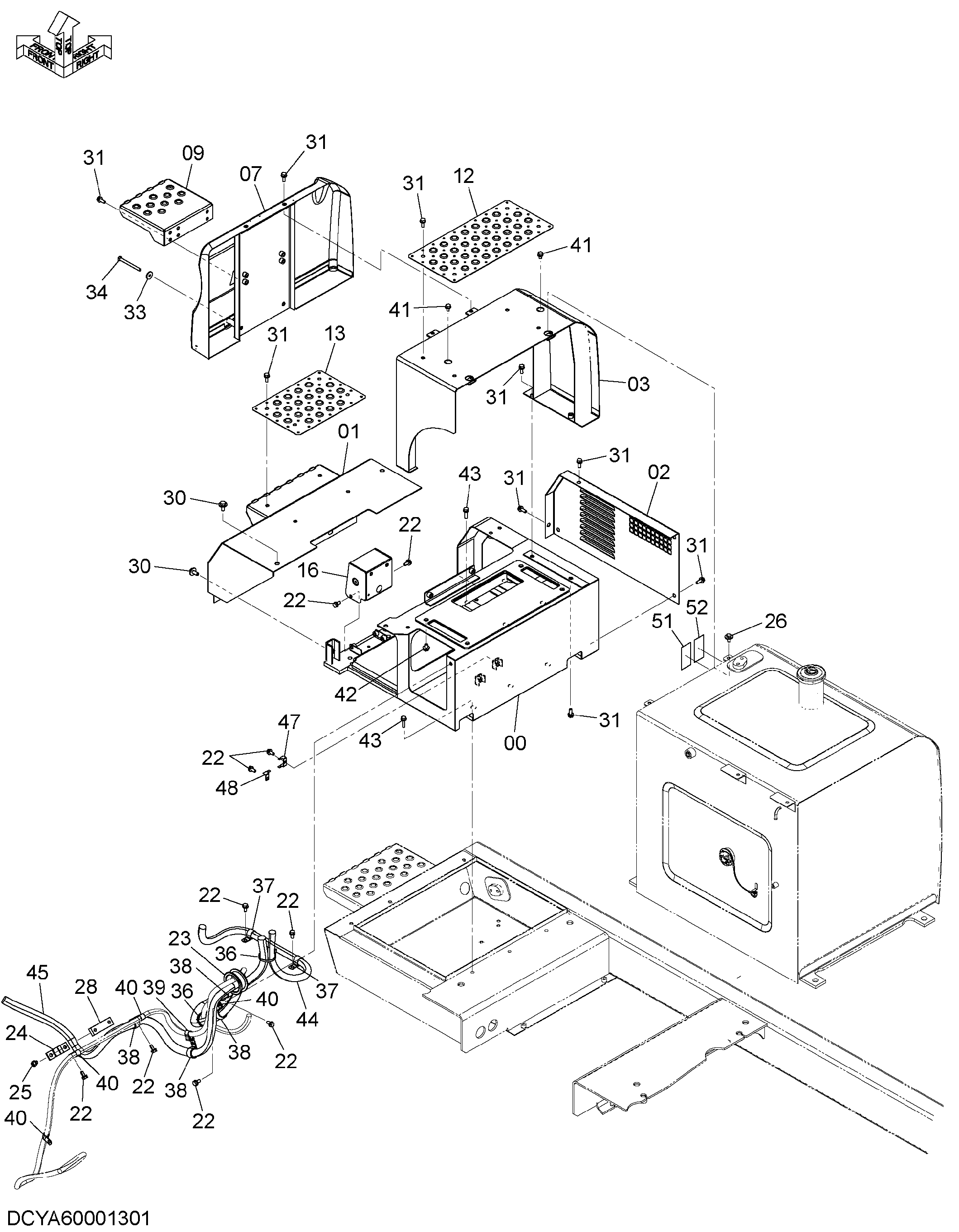

Заводская схема «Инструмент короб крышка» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001371 | Крышка | 1 |
| 01 | YA40001372 | Крышка | 1 |
| 02 | YA00001939 | Крышка | 1 |
| 03 | YA40001373 | Крышка | 1 |
| 07 | 7059517 | Крышка | 1 |
| 09 | YA40005888 | Ступень | 1 |
| 12 | 3109435 | Крышка | 1 |
| 13 | YA00001940 | Крышка | 1 |
| 16 | 8100886 | Крышка | 1 |
| 22 | J271025 | Болт с шайбой | 11 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4671309 | Резиновая втулка | 1 |
| 24 | 4668451 | Хомут трубки | 1 |
| 25 | 4665514 | Болт с шайбой | 2 |
| 26 | J281025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 28 | 4198013 | Седло винта | 1 |
| 30 | J281230 | Болт с шайбой | 4 |
| 30A | J901230 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 31 | J271030 | Болт с шайбой | 22 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | J217083 | Шайба | 2 |
| 34 | J901002 | Болт | 2 |
| 36 | 4323613 | Ленточный зажим | 2 |
| 37 | 4192035 | Зажим | 2 |
| 38 | 4190264 | Зажим | 4 |
| 39 | 4190282 | Зажим | 1 |
| 40 | 4190274 | Зажим | 4 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 41 | J271045 | Болт с шайбой | 2 |
| 41A | J901045 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J271220 | Болт с шайбой | 4 |
| 42A | J901220 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | J271040 | Болт с шайбой | 10 |
| 43A | J901040 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4474067 | Трубка | 1 |
| 45 | 4483430 | Трубка | 1 |
| 47 | 4602634 | Кронштейн | 1 |
| 48 | 4257159 | Кронштейн | 1 |
| 51 | 3088518 | Предупреждающая табличка | 1 |
| 52 | 4433075 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
