Верхний рама — HITACHI ZX330-3

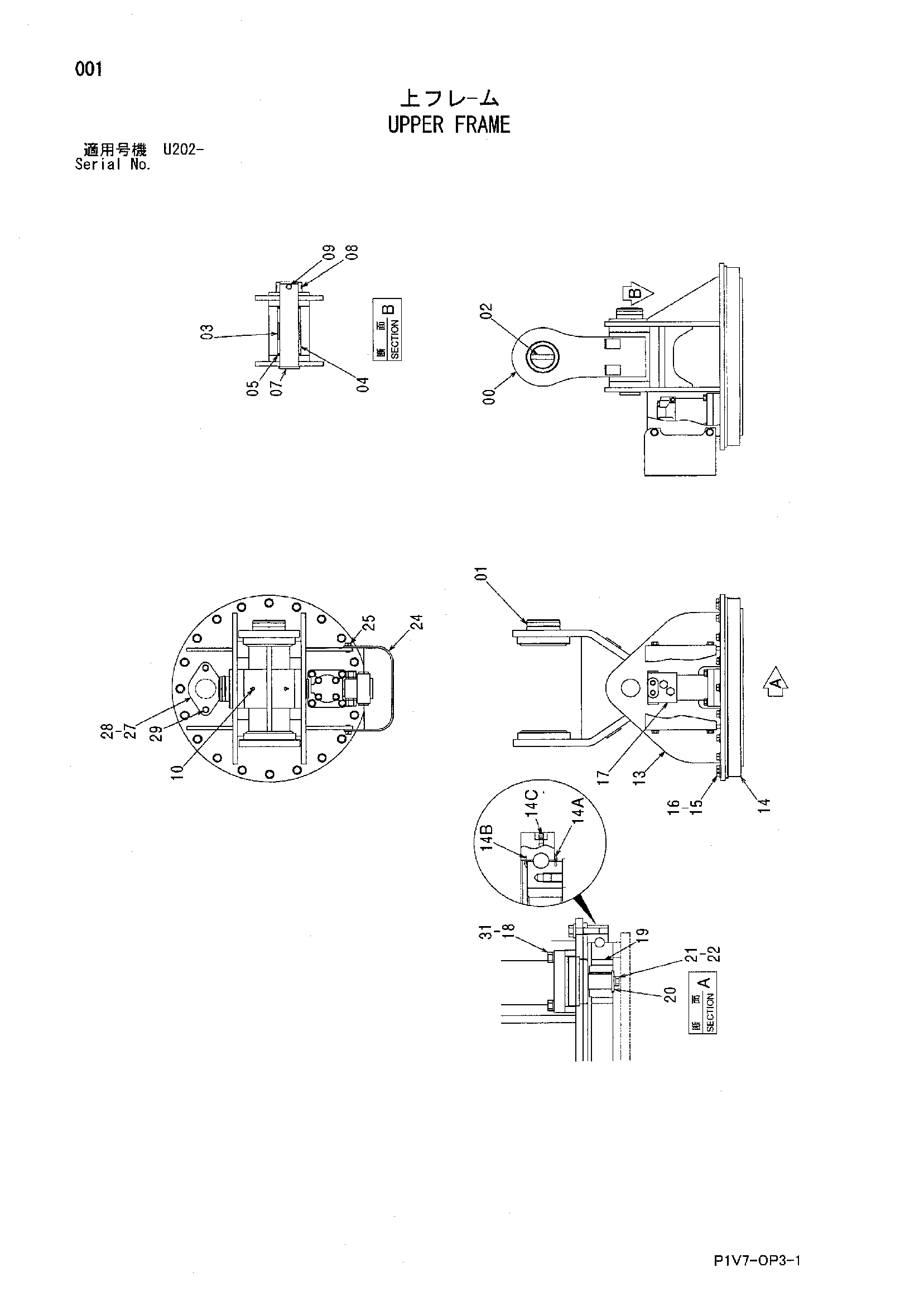

Заводская схема «Верхний рама» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099854 | Кронштейн | 1 |
| 01 | 4098712 | Кольцо | 1 |
| 02 | 4098713 | Палец | 1 |
| 03 | 4632586 | Проставка | 1 |
| 04 | 4198295 | Втулка | 2 |
| 05 | 4082193 | Пылезащитное уплотнение | 2 |
| 07 | 3037437 | Палец | 1 |
| 08 | 4065688 | Кольцо | 1 |
| 09 | 4065689 | Палец | 1 |
| 10 | J75581 | Пресс-маслёнка | 2 |
| 13 | 7048007 | Рама | 1 |
| 14 | 4634191 | Поворот киркле | 1 |
| 14A | 4646839 замена: TA49802 | Уплотнение (наружный) | 1 |
| 14B | 4646840 замена: TA49805 | Уплотнение (инннер) | 1 |
| 14C | J75481 | Пресс-маслёнка | 1 |
| 15 | 4633434 | Болт | 20 |
| 16 | J222014 | Шайба | 20 |
| 17 | 4623817 | Гидромотор | 1 |
| 18 | J921240 | Болт | 4 |
| 19 | 3104252 | Ведущая шестерня | 1 |
| 20 | 4632587 | Пластина | 1 |
| 21 | J921025 | Болт | 1 |
| 22 | J222010 | Шайба | 1 |
| 24 | 8099855 | Крышка | 1 |
| 25 | J271225 | Болт с шайбой | 4 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4013896 | Крышка | 1 |
| 28 | 4157713 | Манжета | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
