Средний рукоять — HITACHI ZX330-3

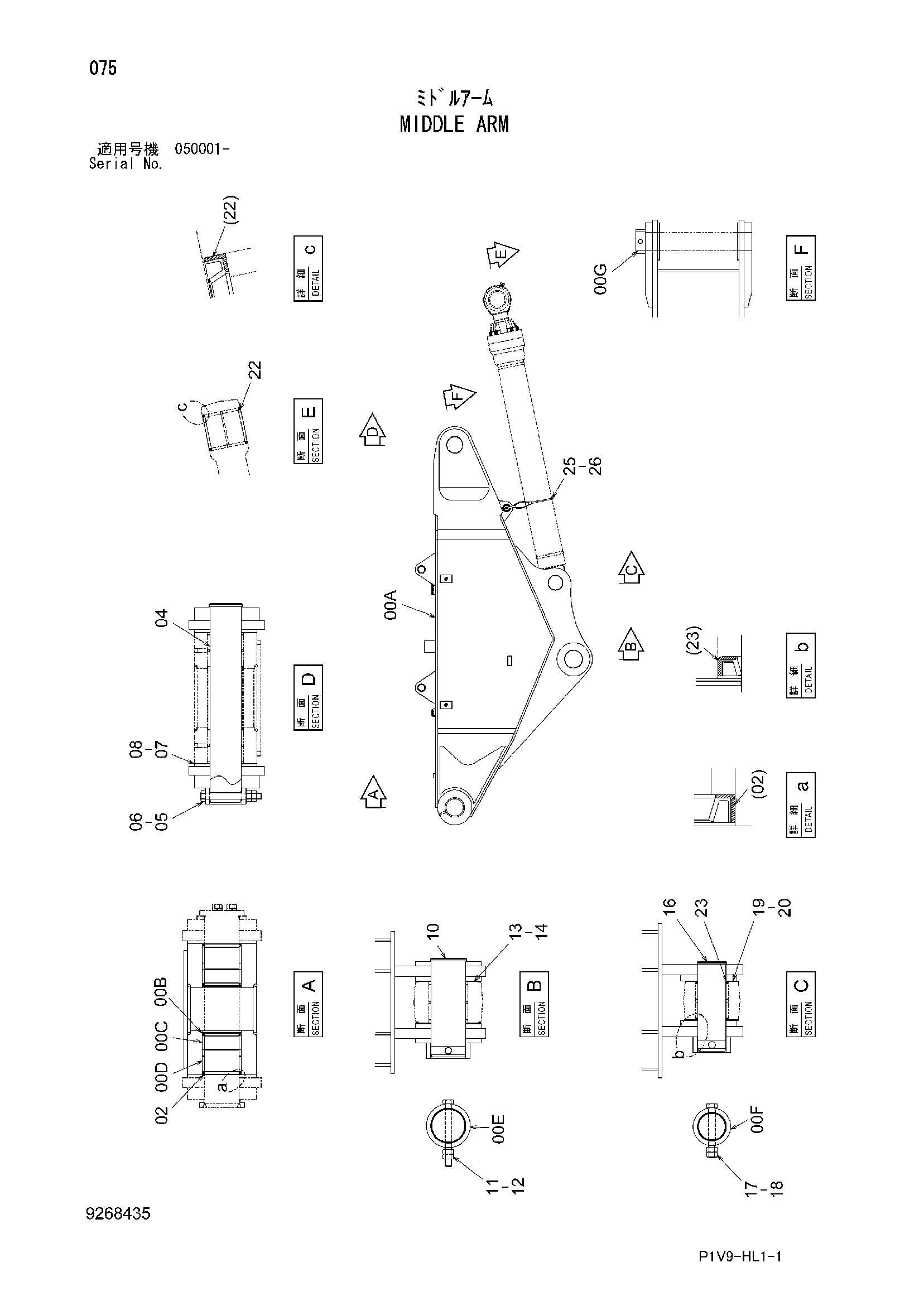

Заводская схема «Средний рукоять» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051526 | Рукоять средний | 1 |
| 00A | 7051570 | Рукоять средний | 1 |
| 00B | 4085479 | Пылезащитное уплотнение | 2 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4443884 | Втулка | 2 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4067720 | Ограничитель | 1 |
| 00G | 4399183 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 04 | 3037537 | Палец | 1 |
| 05 | J912013 | Болт | 1 |
| 06 | J951020 | Гайка | 2 |
| 07 | 4445638 | Упорная пластина 1.0mm | 2 |
| 08 | 4445639 | Упорная пластина 2.0mm | 1 |
| 10 | 3079492 | Палец | 1 |
| 11 | J912015 | Болт | 1 |
| 12 | J951020 | Гайка | 2 |
| 13 | 4445635 | Упорная пластина 1.0mm | 2 |
| 14 | 4445636 | Упорная пластина 2.0mm | 1 |
| 16 | 3079545 | Палец | 1 |
| 17 | J912011 | Болт | 1 |
| 18 | J951020 | Гайка | 2 |
| 19 | 4444284 | Упорная пластина 1.0mm | 2 |
| 20 | 4444285 | Упорная пластина 2.0mm | 1 |
| 22 | 4074008 | Пылезащитное уплотнение | 2 |
| 23 | 4067901 | Пылезащитное уплотнение | 2 |
| 25 | 4464885 | Канат провод | 1 |
| 26 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
