Нижний рама трубопроводы — HITACHI ZX330-3

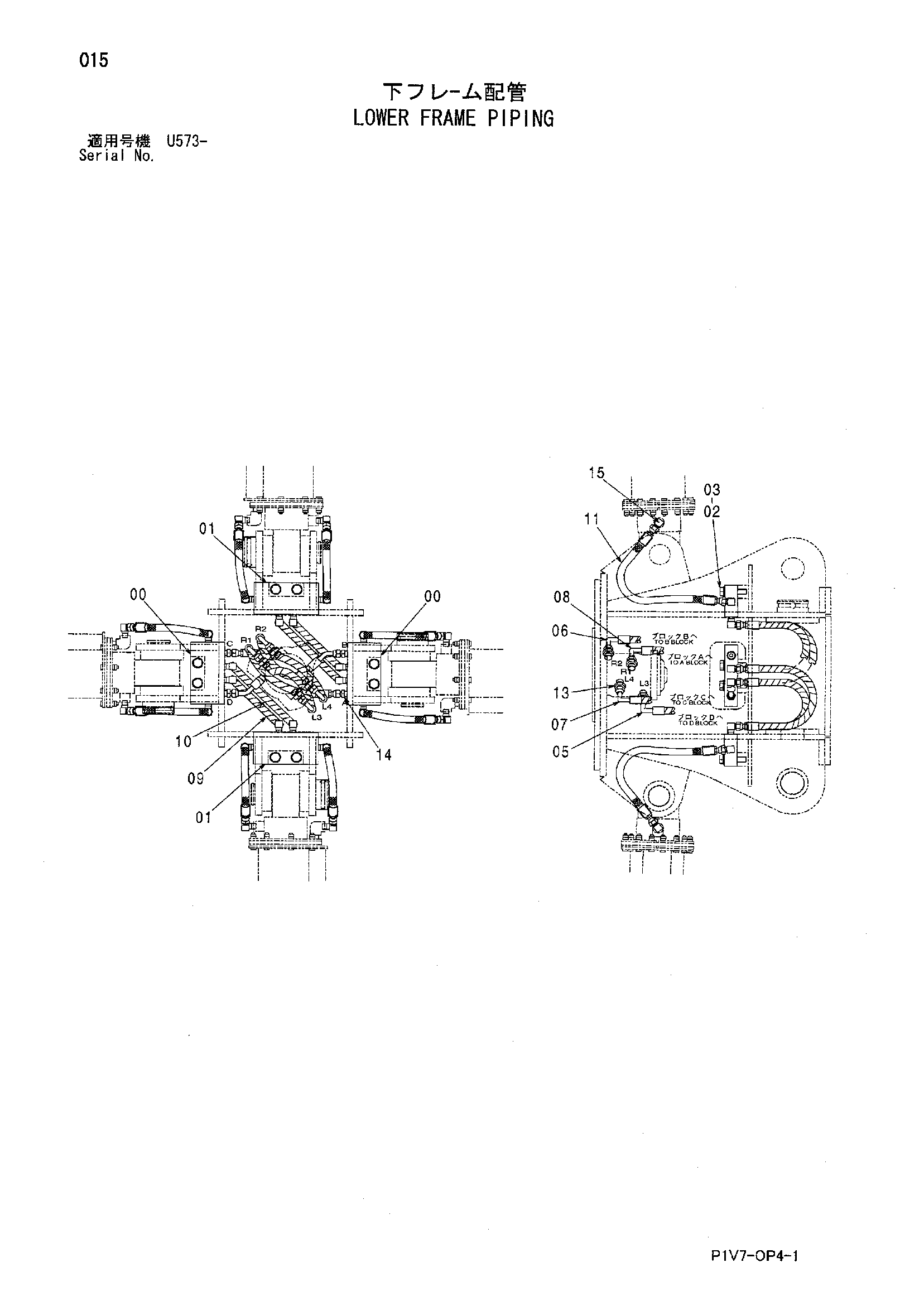

Заводская схема «Нижний рама трубопроводы» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3100645 | Блок | 2 |
| 01 | 3100646 | Блок | 2 |
| 02 | J901665 | Болт | 8 |
| 03 | A590116 | Плоская шайба | 8 |
| 05 | 9249098 | Шланг в сборе | 1 |
| 05A | 4633855 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 9249099 | Шланг в сборе | 1 |
| 06A | 4633856 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 07 | 9249100 | Шланг в сборе | 1 |
| 07A | 4633857 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 9249101 | Шланг в сборе | 1 |
| 08A | 4633858 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 09 | 9249102 | Шланг в сборе | 2 |
| 09A | 4633859 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 9249103 | Шланг в сборе | 2 |
| 10A | 4633860 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 4633861 | Шланг | 8 |
| 13 | 4159158 | Адаптер | 4 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 94-1302 | Адаптер | 4 |
| 15 | 94-1402 | Угловой штуцер | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
