Вспомогательный трубопроводы — HITACHI ZX330-3

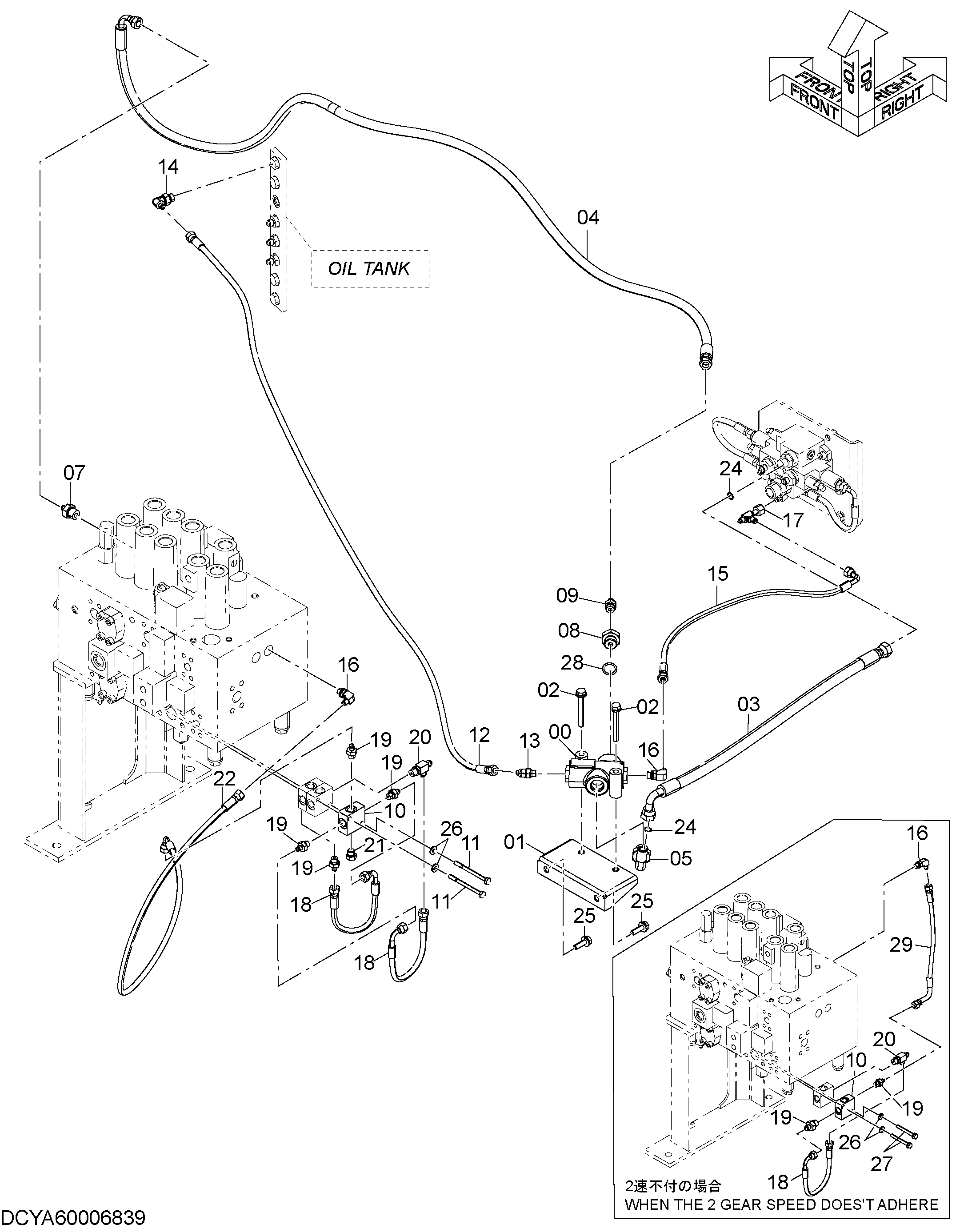

Заводская схема «Вспомогательный трубопроводы» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629744 | Запорный клапан | 1 |
| 01 | YA40006580 | Кронштейн | 1 |
| 02 | J271085 | Болт с шайбой | 2 |
| 02A | J901085 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | YA60007135 | В сборе шланг | 1 |
| 03A | 4250065 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 2 |
| 04 | 9232618 | Шланг в сборе | 1 |
| 04A | 4611421 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 5 |
| 05 | 4217341 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852143 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4375611 | Адаптер | 1 |
| 09 | 4691176 | Тхроттле | 1 |
| 10 | 4411001 | Челночный клапан | 1 |
| 11 | J900895 | Болт | 2 |
| 12 | 9272520 | Шланг в сборе | 1 |
| 12A | 4657250 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 3 |
| 13 | A852222 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | YA60001274 | В сборе шланг | 1 |
| 15A | 4313244 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 16 | A852322 | Угловой штуцер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4252786 | Тройник | 1 |
| 18 | 4313238 | Шланг | 2 |
| 19 | A852122 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A885002 | Пробка | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9233398 | Шланг в сборе | 1 |
| 22A | 4226395 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 2 |
| 24 | 4138938 | Уплотнительное кольцо | 2 |
| 25 | J271035 | Болт с шайбой | 2 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J222008 | Шайба | 2 |
| 27 | J260870 | Болт с шайбой | 2 |
| 27A | J900870 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4313239 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
