Рукоять шланг защита от разрыва клапан трубопроводы (основной) — HITACHI ZX330-3

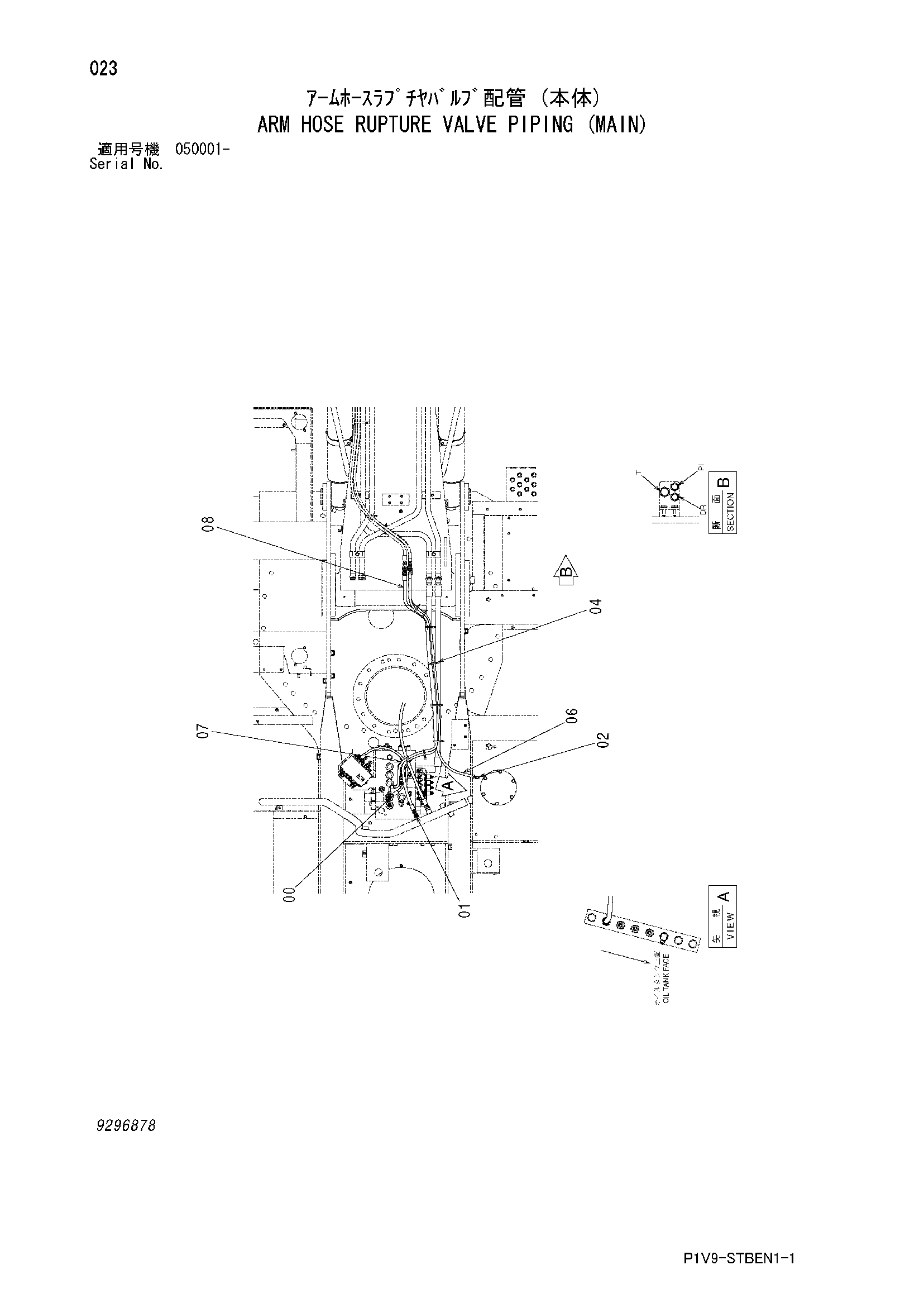

Заводская схема «Рукоять шланг защита от разрыва клапан трубопроводы (основной)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4208910 | Тройник | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852134 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4055312 | Ленточный зажим | 8 |
| 06 | 9268707 | Шланг в сборе | 1 |
| 06A | 4660285 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 6 |
| 07 | 9267969 | Шланг в сборе | 1 |
| 07A | 4659382 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 5 |
| 08 | 9267973 | Шланг в сборе | 1 |
| 08A | 4375313 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
