Канат мотион сигнализация (верхняя платформа) — HITACHI ZX330-3

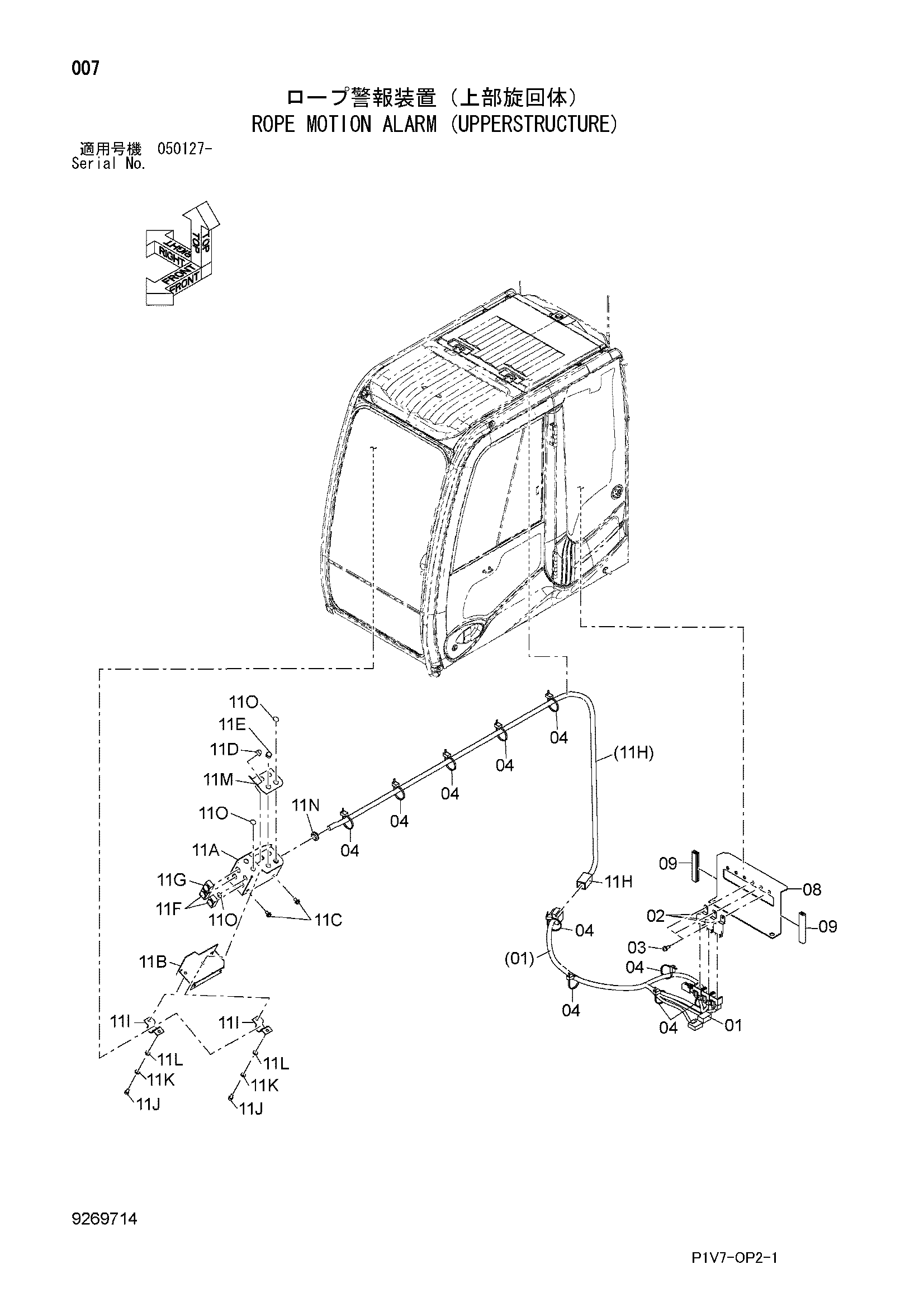

Заводская схема «Канат мотион сигнализация (верхняя платформа)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2053877 | Жгут проводов | 1 |
| 02 | 4414207 | Реле | 3 |
| 03 | J460614 | Винт с шайбой | 3 |
| 04 | 4055311 | Ленточный зажим | 10 |
| 08 | 8101967 | Кронштейн | 1 |
| 09 | 4649377 | Резиновая прокладка | 2 |
| 11 | 9271755 | Сигнализация | 1 |
| 11A | 7042712 | Крышка | 1 |
| 11B | 7042713 | Крышка | 1 |
| 11C | J680614 | Винт с шайбой | 4 |
| 11D | 4454303 | Фонарь (греен) | 1 |
| 11E | 4454304 | Фонарь (RED) | 2 |
| 11F | 4454306 | Зуммер | 2 |
| 11G | 4335063 | Зуммер | 1 |
| 11H | 3109031 | Жгут проводов | 1 |
| 11I | 4663700 | Хомут трубки | 2 |
| 11J | J780616 | Болт с внутренним шестигранником | 4 |
| 11K | A590906 | Пружинная шайба | 4 |
| 11L | A590106 | Плоская шайба | 4 |
| 11M | 4663238 | Наме-олате | 1 |
| 11N | 4453933 | Резиновая втулка | 1 |
| 11O | 4453512 | Колпачок | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
