Угол датчик — HITACHI ZX330-3

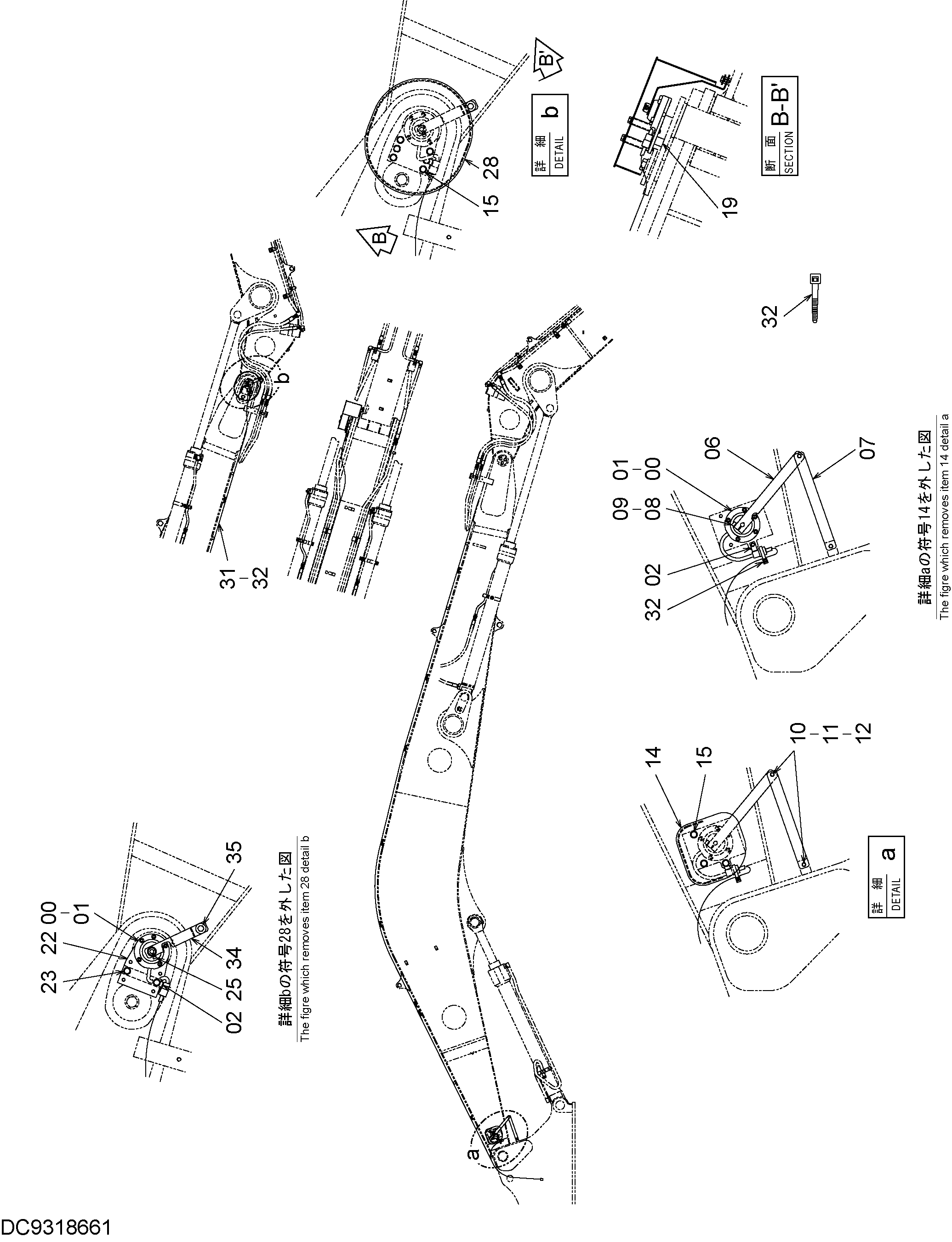

Заводская схема «Угол датчик» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406649 | Датчик угла | 2 |
| 01 | J780830 | Болт с внутренним шестигранником | 10 |
| 02 | 4355515 | Кронштейн | 2 |
| 06 | 4670079 | Рычаг | 1 |
| 07 | 4478737 | Рычаг | 1 |
| 08 | M340830 | Болт с внутренним шестигранником | 1 |
| 09 | A590908 | Пружинная шайба | 1 |
| 10 | 4326438 | Палец | 2 |
| 11 | A590108 | Плоская шайба | 2 |
| 12 | 4022697 | Стопорный палец | 2 |
| 14 | 8089130 | Крышка | 1 |
| 15 | J271000 | Болт с шайбой | 7 |
| 15A | J901000 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 19 | 4669191 | Седло винта | 1 |
| 22 | 4675428 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | J780612 | Болт с внутренним шестигранником | 1 |
| 28 | 8091055 | Крышка | 1 |
| 31 | 3111003 | Жгут проводов | 1 |
| 32 | 4055312 | Ленточный зажим | 15 |
| 34 | YA40002181 | Рычаг | 1 |
| 35 | J281020 | Болт с шайбой | 1 |
| 35A | J901020 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
