Подъём трубопроводы (основной)(2)<330> — HITACHI ZX330-3

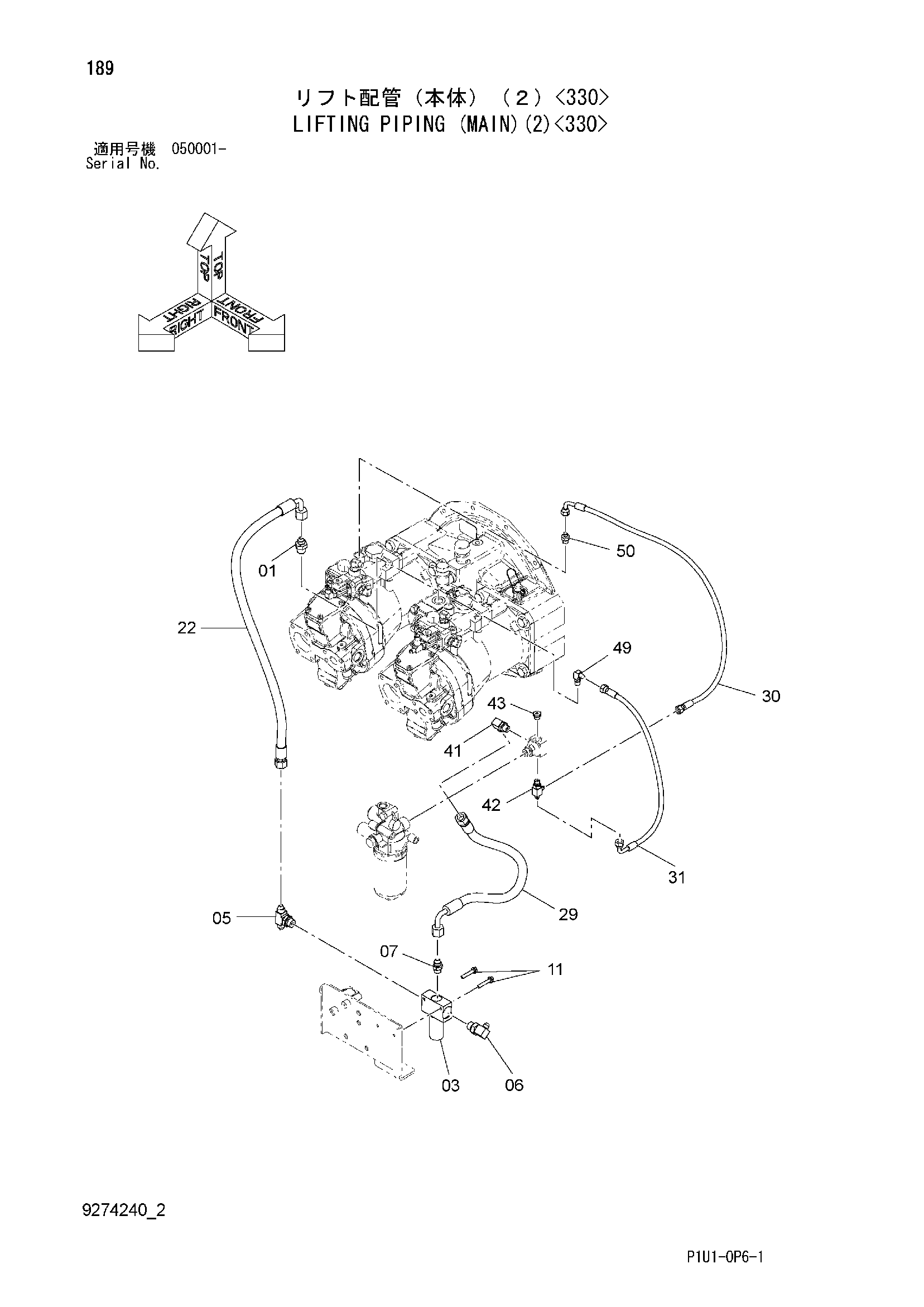

Заводская схема «Подъём трубопроводы (основной)(2)<330>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852144 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4666523 | Клапан | 1 |
| 05 | A852544 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852343 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | J260845 | Болт с шайбой | 2 |
| 11A | J900845 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 22 | 4340887 | Шланг | 1 |
| 29 | 4313419 | Шланг | 1 |
| 30 | 4313249 | Шланг | 1 |
| 31 | 4308290 | Шланг | 1 |
| 41 | A852334 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | A852422 | Тройник | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 9134110 | Пробка | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852322 | Угловой штуцер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852122 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
