Пилотные гидролинии (поток производительность селектор и PTO)(2)(форестрй)<200, 240> — HITACHI ZX330-3

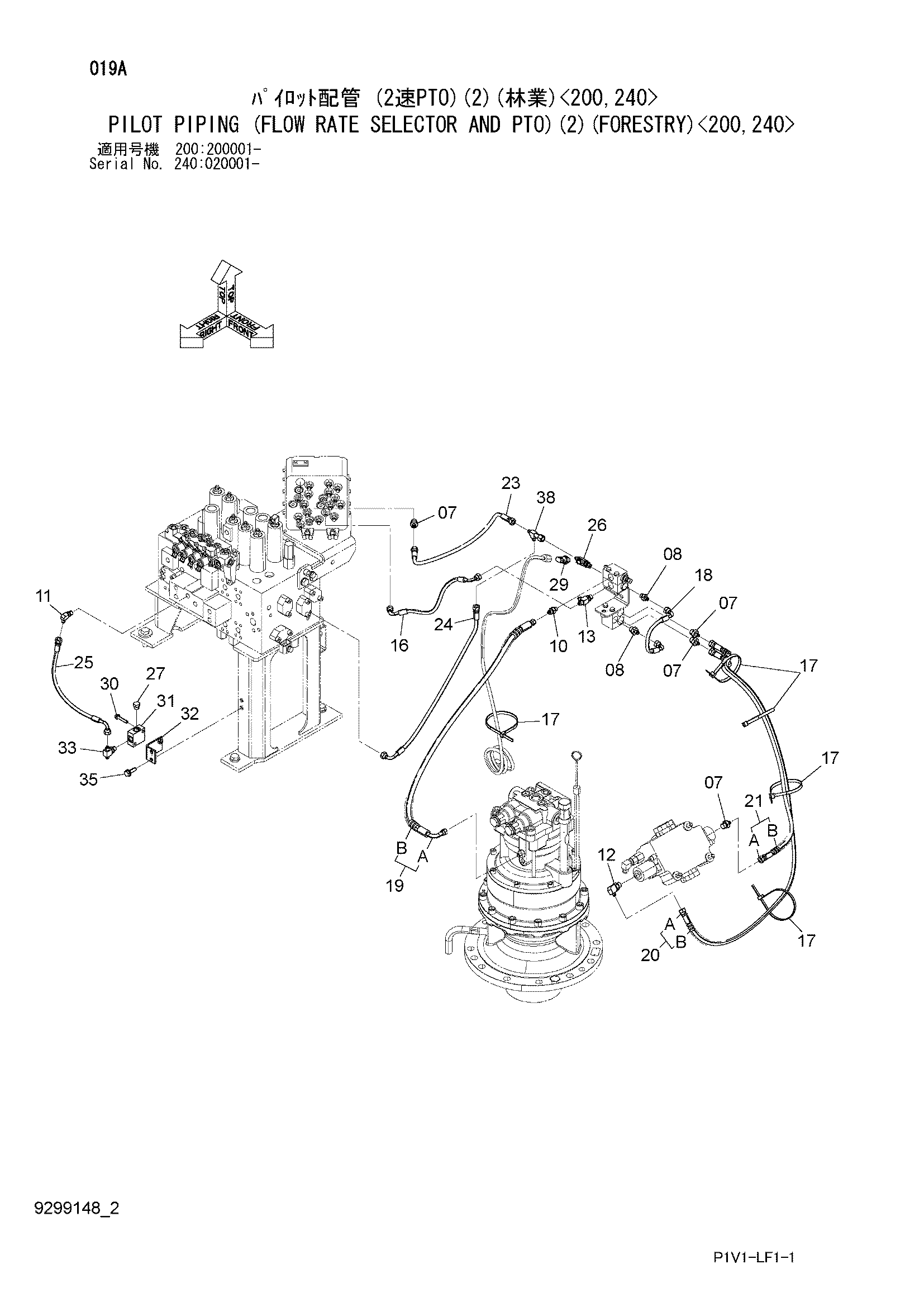

Заводская схема «Пилотные гидролинии (поток производительность селектор и PTO)(2)(форестрй)<200, 240>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | A852132 | Адаптер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852332 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4658696 | Шланг | 1 |
| 17 | 4121859 | Ленточный зажим | 5 |
| 18 | 4650567 | Шланг | 1 |
| 19 | 9274189 | Шланг в сборе | 1 |
| 19A | 4437738 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 20 | 9274190 | Шланг в сборе | 1 |
| 20A | 4663797 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 21 | 9274191 | Шланг в сборе | 1 |
| 21A | 4663796 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 23 | 4695483 | Шланг | 1 |
| 24 | 4695486 | Шланг | 1 |
| 25 | 4655448 | Шланг | 1 |
| 26 | 4364784 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4436535 | Датчик давления | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | J260845 | Болт с шайбой | 2 |
| 30A | J900845 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4411001 | Челночный клапан | 1 |
| 32 | 9764485 | Кронштейн | 1 |
| 33 | A852522 | Тройник | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | J271035 | Болт с шайбой | 2 |
| 35A | J901035 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 38 | 4252786 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
