Подъём трубопроводы (пол)(1) — HITACHI ZX330-3

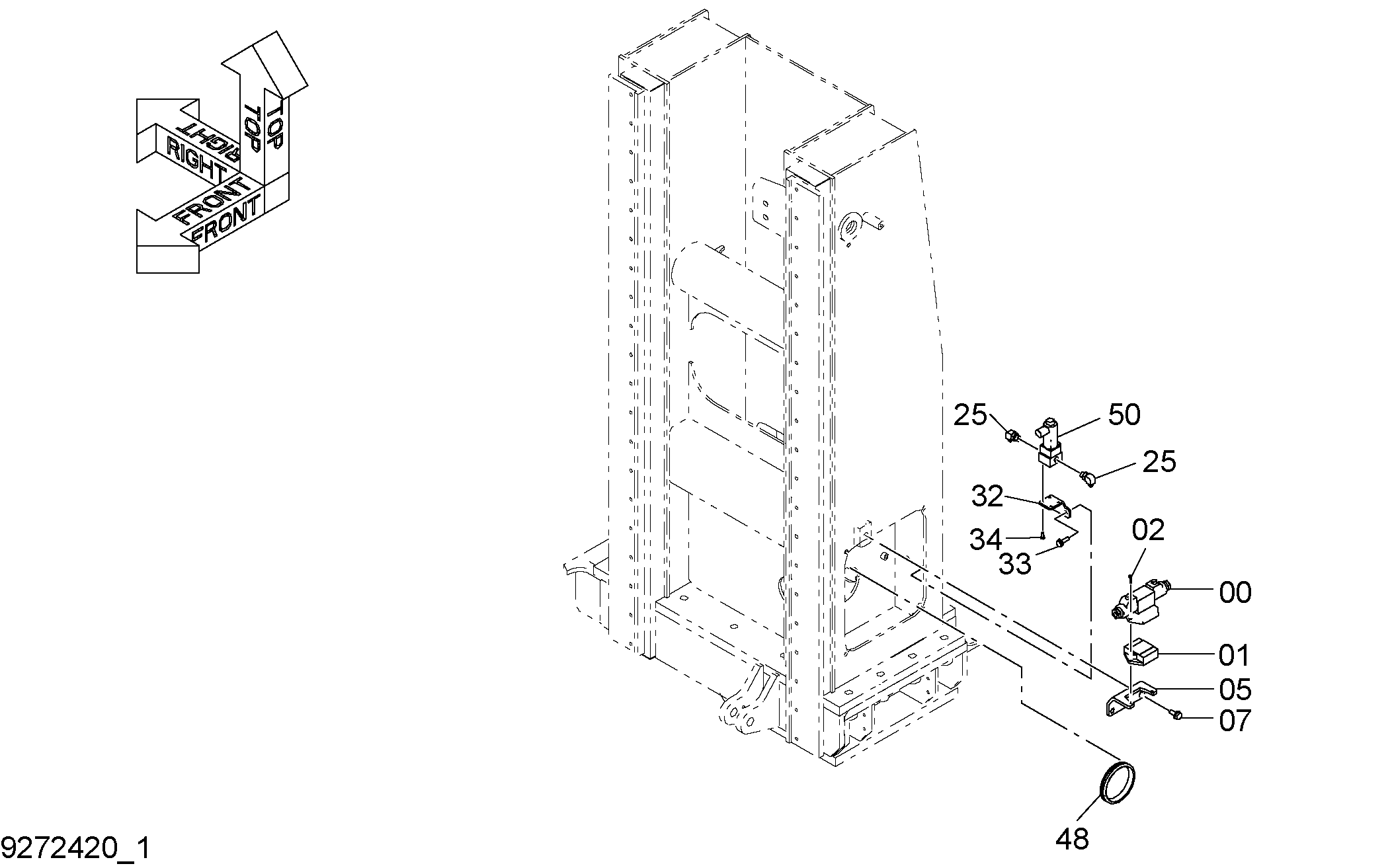

Заводская схема «Подъём трубопроводы (пол)(1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350150 | Электромагнитный клапан | 1 |
| 01 | 4465103 | Пластина клапан | 1 |
| 02 | J780620 | Болт с внутренним шестигранником | 2 |
| 05 | 4628481 | Кронштейн | 1 |
| 07 | J271230 | Болт с шайбой | 2 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 25 | A852333 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4666906 | Кронштейн | 1 |
| 33 | J271035 | Болт с шайбой | 2 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J260616 | Болт с шайбой | 4 |
| 34A | J900616 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 48 | 4431834 | Резиновая втулка | 1 |
| 50 | 4666104 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
