Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX330-3

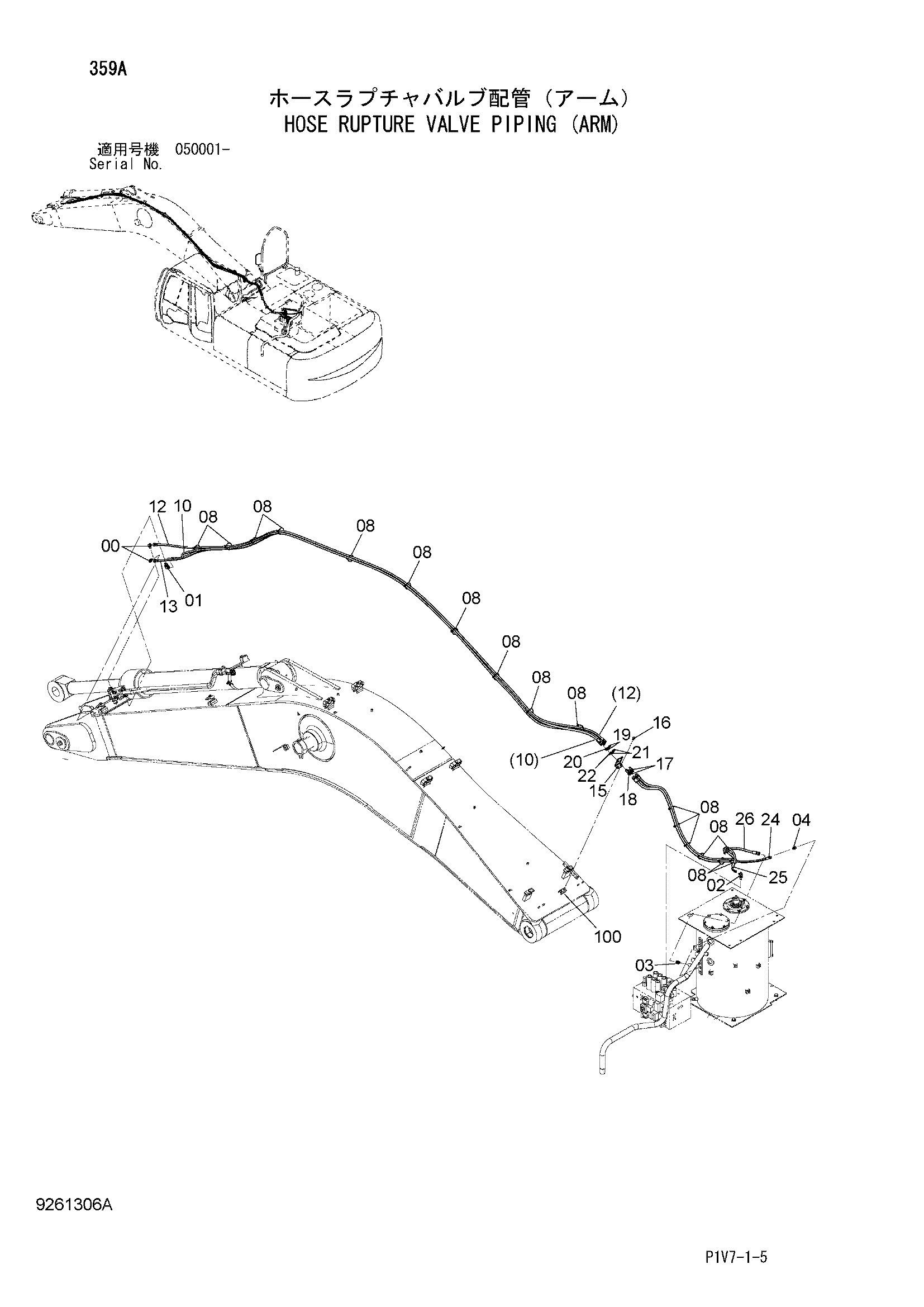

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4208910 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852134 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 17 |
| 10 | 9214106 | Шланг в сборе | 1 |
| 10A | 4488316 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 12 |
| 12 | 9264557 замена: 9275743 | Шланг в сборе | 1 |
| 12A | 4432453 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 12 |
| 12 | 9275743 | Шланг в сборе | 1 |
| 12A | 4668450 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 16 |
| 13 | 9264557 замена: 9275793 | Шланг в сборе | 1 |
| 13A | 4432453 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 12 |
| 13 | 9275793 | Шланг в сборе | 1 |
| 13A | 4668519 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 16 |
| 15 | 4654129 | Кронштейн | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4202532 | Адаптер | 2 |
| 18 | 4315207 | Адаптер | 1 |
| 19 | 4202531 | Гайка | 2 |
| 20 | 4316589 | Гайка | 1 |
| 21 | A590914 | Пружинная шайба | 2 |
| 22 | A590920 | Пружинная шайба | 1 |
| 24 | 9267968 замена: 9268707 | Шланг в сборе | 1 |
| 24A | 4478030 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 5 |
| 24 | 9268707 | Шланг в сборе | 1 |
| 24A | 4660285 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 6 |
| 25 | 9267969 | Шланг в сборе | 1 |
| 25A | 4659382 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 5 |
| 26 | 9267973 | Шланг в сборе | 1 |
| 26A | 4375313 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 6 |
| 100 | 9764238 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
