Платформа детали — HITACHI ZX330-3

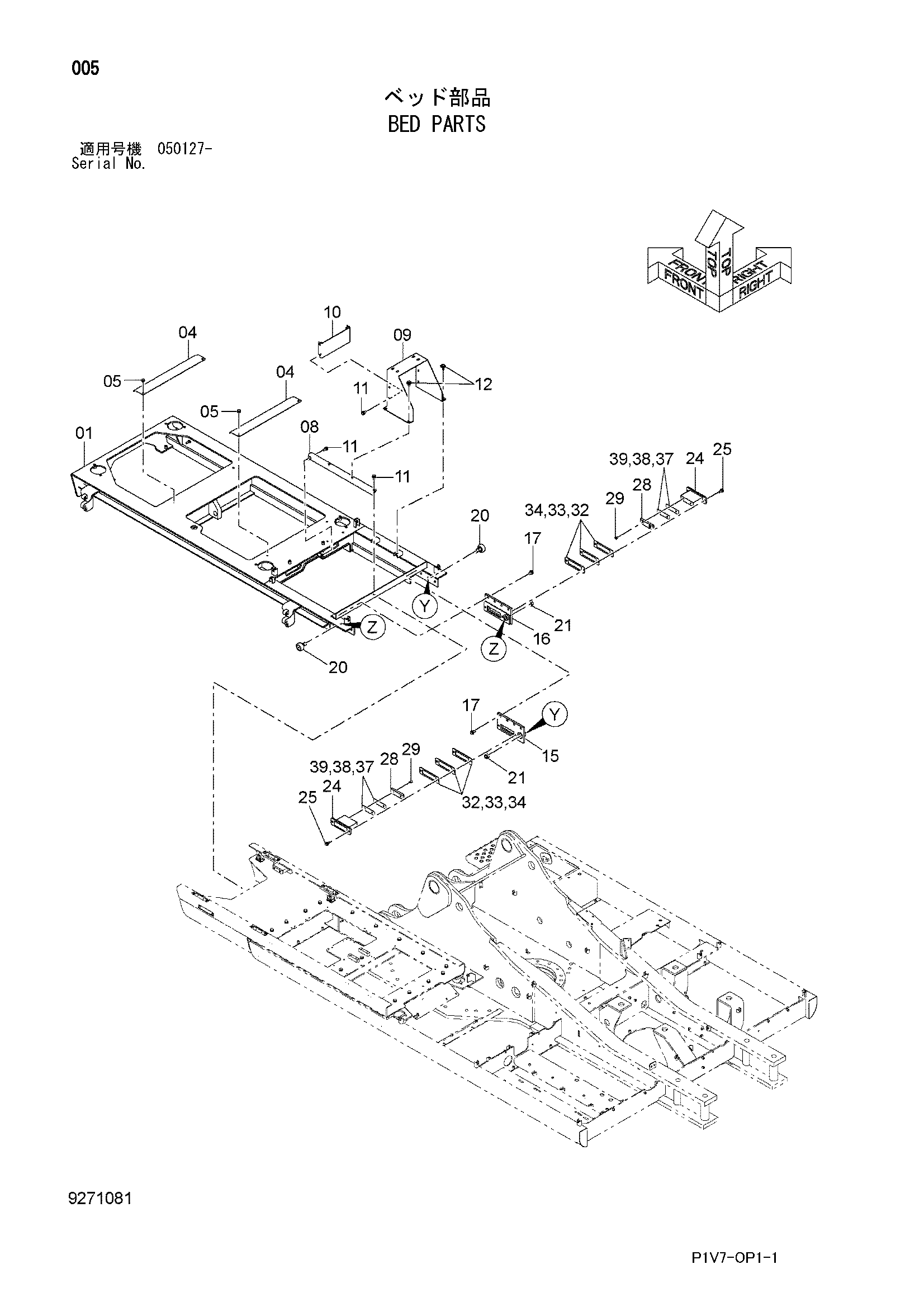

Заводская схема «Платформа детали» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010987 | Платформа | 1 |
| 04 | 4661402 | Пластина | 2 |
| 05 | J271016 | Болт с шайбой | 4 |
| 05A | J901016 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 9766948 | Кронштейн | 1 |
| 09 | 3109037 | Кронштейн | 1 |
| 10 | 9766923 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 6 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 15 | 8088959 | Кронштейн | 1 |
| 16 | 8089368 | Кронштейн | 1 |
| 17 | J271230 | Болт с шайбой | 8 |
| 17A | J901230 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 4425611 | Ролик | 2 |
| 21 | 4056318 | U-образная гайка | 2 |
| 24 | 9760207 | Кронштейн | 2 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4661401 | Пластина скольжение | 2 |
| 29 | 4425610 | Винт | 4 |
| 32 | 4623353 | Регулировочная шайба 0.5mm | 2 |
| 33 | 4485266 | Регулировочная шайба 1.0mm | 2 |
| 34 | 4661417 | Регулировочная шайба 2.3mm | 2 |
| 37 | 4623352 | Регулировочная шайба 0.5mm | 2 |
| 38 | 4425606 | Регулировочная шайба 1.0mm | 4 |
| 39 | 4425633 | Регулировочная шайба 2.3mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
