Ковш 0.52m3 (JIS94)(тип H18) — HITACHI ZX330-3

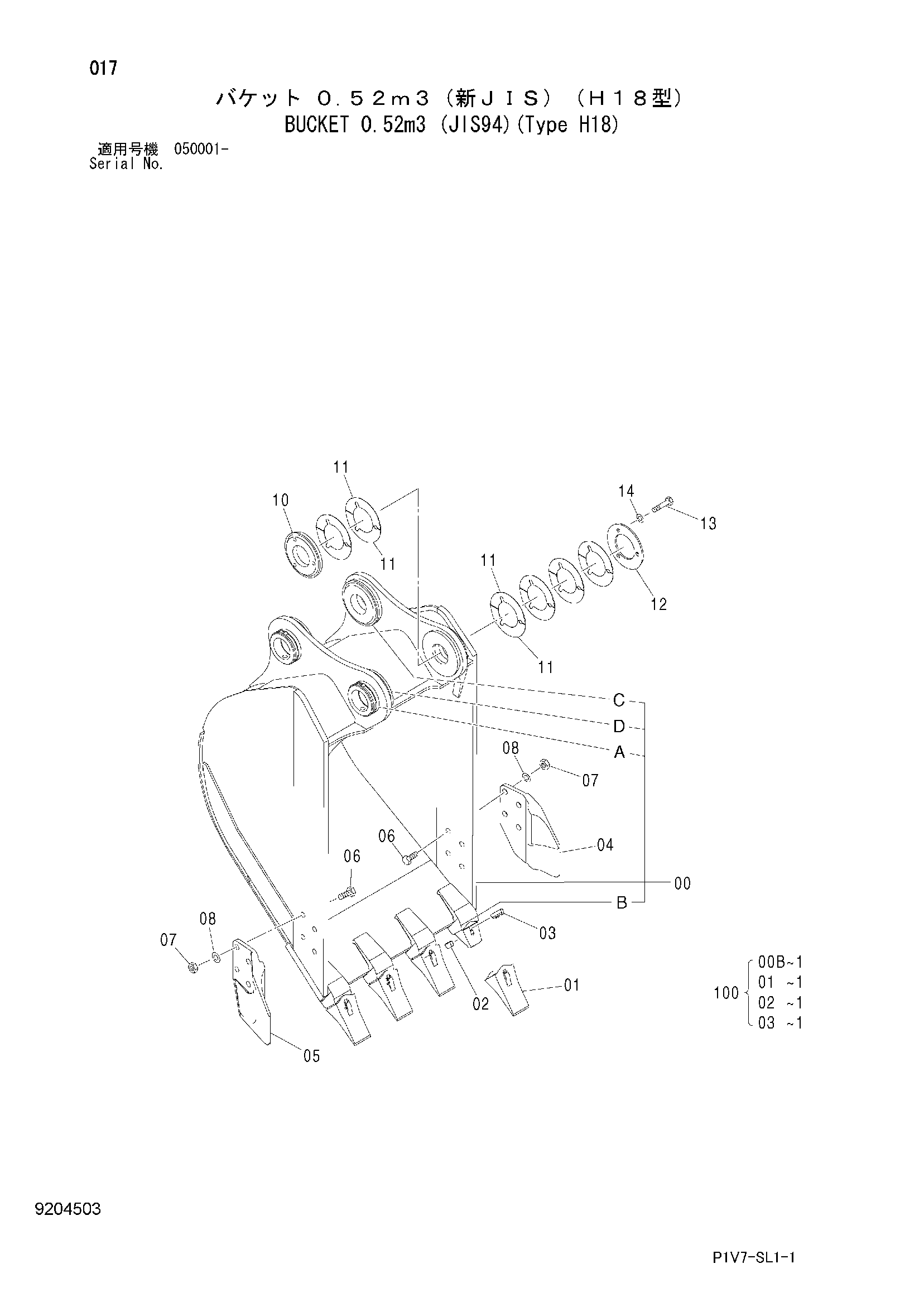

Заводская схема «Ковш 0.52m3 (JIS94)(тип H18)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9204503 | Ковш | 1 | |
| 00 | 8085049 | Ковш | 1 |
| 00A | 4454563 | Ограничитель | 2 |
| 00B | 4425500 | Адаптер зуба | 4 |
| 00C | 4225804 | Бобышка | 2 |
| 00D | 4445241 | Бобышка | 1 |
| 01 | 963228 | Коронка зуба | 4 |
| 02 | 963227 | Резиновый палец блокировка | 4 |
| 03 | 963229 | Стопорный палец | 4 |
| 04 | 2015428 | Боковой резец | 1 |
| 05 | 2015429 | Боковой резец | 1 |
| 06 | J932060 | Болт | 8 |
| 07 | J951020 | Гайка | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 10 | 4445245 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба 1.0mm | 12 |
| 12 | 4275783 | Пластина | 1 |
| 13 | J901480 | Болт | 3 |
| 14 | A590914 | Пружинная шайба | 3 |
| 100 | 9200912 | Комплект наконечник | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
