Навесное оборудование трубопроводы для форестрй (пилотный)(правый)<330> — HITACHI ZX330-3

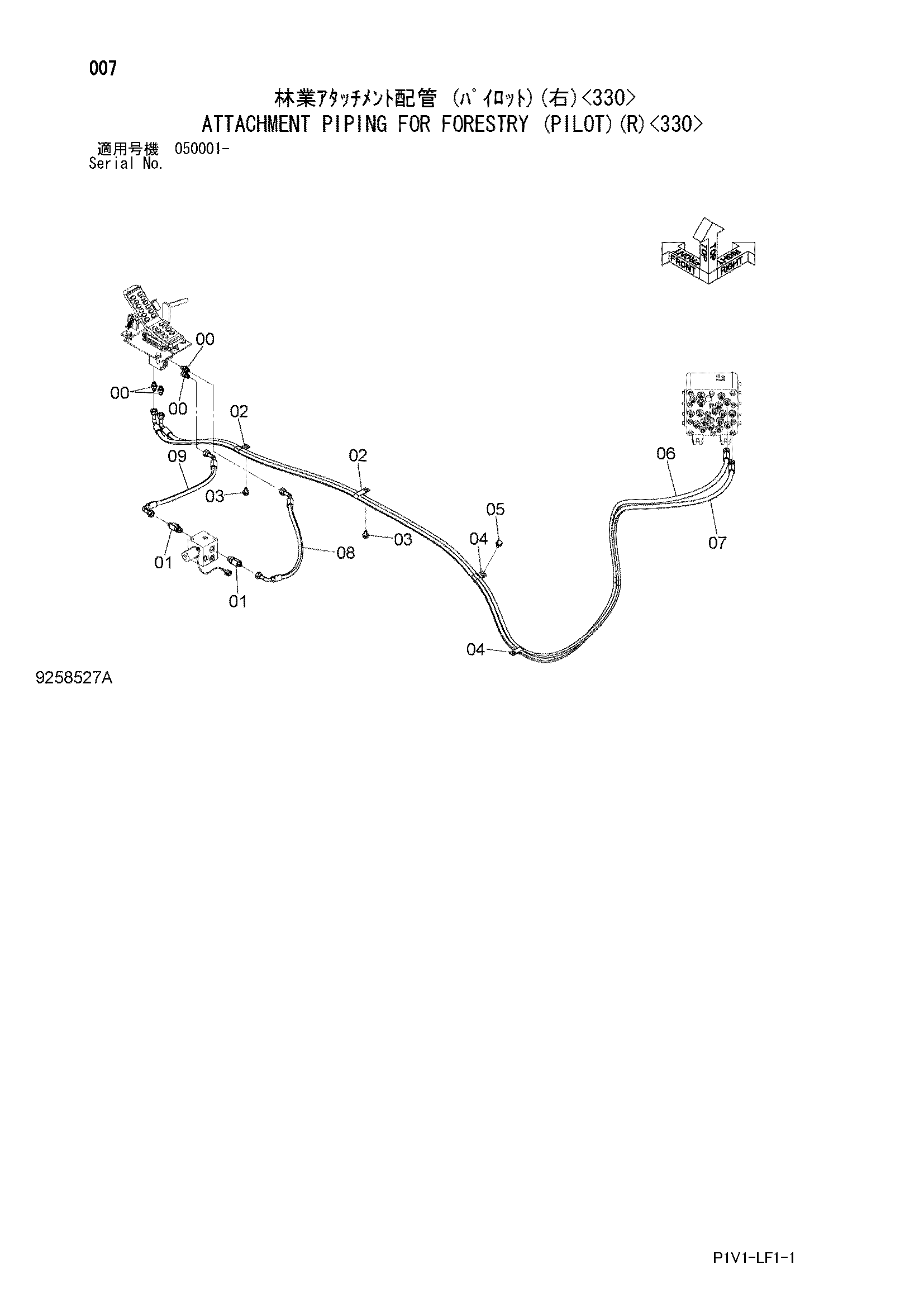

Заводская схема «Навесное оборудование трубопроводы для форестрй (пилотный)(правый)<330>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852433 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4190292 замена: 4190282 | Зажим | 2 |
| 02 | 4190282 | Зажим | 2 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4190292 | Зажим | 2 |
| 05 | J271020 | Болт с шайбой | 1 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4650945 | Шланг | 1 |
| 07 | 4650944 | Шланг | 1 |
| 08 | 4648205 | Шланг | 1 |
| 09 | 4648204 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
