Шланг защита от разрыва клапан трубопроводы (верхняя платформа) (рукоять) — HITACHI ZX330-3

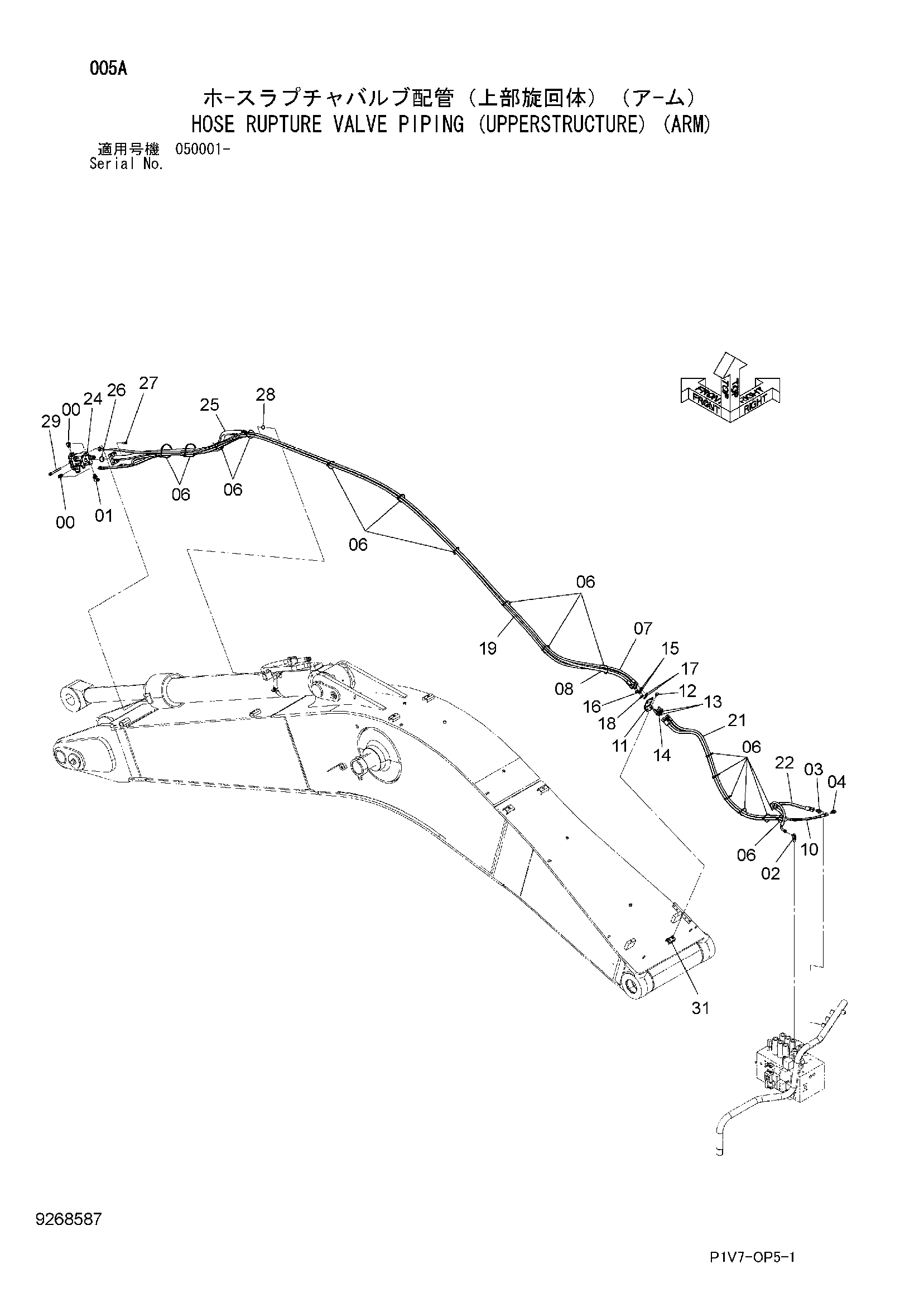

Заводская схема «Шланг защита от разрыва клапан трубопроводы (верхняя платформа) (рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4208910 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852134 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4055312 | Ленточный зажим | 17 |
| 07 | 9275743 | Шланг в сборе | 1 |
| 07A | 4668450 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 16 |
| 08 | 9214106 | Шланг в сборе | 1 |
| 08A | 4488316 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 12 |
| 10 | 9268707 | Шланг в сборе | 1 |
| 10A | 4660285 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 6 |
| 11 | 4654129 | Кронштейн | 1 |
| 12 | J271030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4202532 | Адаптер | 2 |
| 14 | 4315207 | Адаптер | 1 |
| 15 | 4202531 | Гайка | 2 |
| 16 | 4316589 | Гайка | 1 |
| 17 | A590914 | Пружинная шайба | 2 |
| 18 | A590920 | Пружинная шайба | 1 |
| 19 | 9275793 | Шланг в сборе | 1 |
| 19A | 4668519 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 16 |
| 21 | 9267969 | Шланг в сборе | 1 |
| 21A | 4659382 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 5 |
| 22 | 9267973 | Шланг в сборе | 1 |
| 22A | 4375313 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 6 |
| 24 | 4645208 | Удерживающий клапан | 1 |
| 25 | 4644695 | Трубка | 1 |
| 26 | 984614 | Уплотнительное кольцо | 1 |
| 27 | M341236 | Болт с внутренним шестигранником | 4 |
| 28 | 4187328 | Уплотнительное кольцо | 1 |
| 29 | M341211 | Болт с внутренним шестигранником | 4 |
| 31 | 9764238 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
