Верхний рама трубопроводы — HITACHI ZX330-3

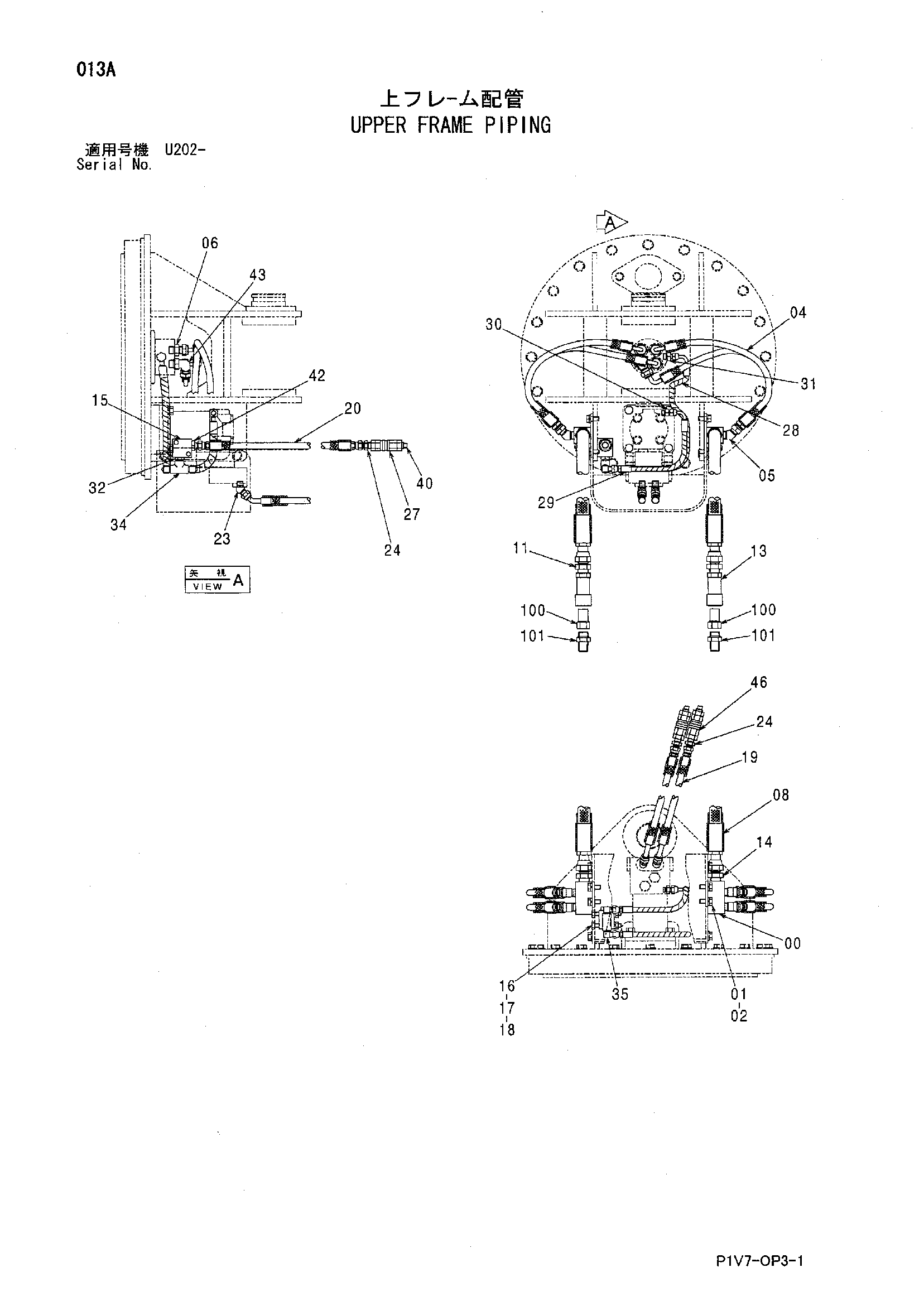

Заводская схема «Верхний рама трубопроводы» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099856 | Блок | 2 |
| 01 | J901225 | Болт | 8 |
| 02 | A590912 | Пружинная шайба | 8 |
| 04 | 4633751 | Шланг | 4 |
| 05 | 94-1503 | Угловой штуцер | 4 |
| 06 | 4042032 | Адаптер | 3 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4634198 | Шланг | 2 |
| 11 | 94-1304 | Адаптер | 2 |
| 13 | 4362563 | Самоуплотняющееся соединение | 2 |
| 14 | 4042033 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 3036998 | Блок | 1 |
| 16 | J901070 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | J950010 | Гайка | 2 |
| 19 | 4633754 | Шланг | 2 |
| 20 | 4633753 | Шланг | 1 |
| 23 | 94-1502 | Угловой штуцер | 2 |
| 24 | 94-1302 | Адаптер | 3 |
| 27 | 4232933 | Самоуплотняющееся соединение | 1 |
| 27A | 4644532 | Пылезащитный колпачок | 1 |
| 27B | 4644533 | Пылезащитный колпачок | 1 |
| 28 | 9249017 | Шланг в сборе | 1 |
| 29 | 9249018 | Шланг в сборе | 1 |
| 30 | 4042030 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4180350 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4152200 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 94-0660 | Тройник | 1 |
| 35 | 94-1401 | Угловой штуцер | 2 |
| 40 | 94-2023 | Пробка | 3 |
| 42 | 4159158 | Адаптер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4037760 | Угловой штуцер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4059552 | Самоуплотняющееся соединение | 2 |
| 46A | 4644532 | Пылезащитный колпачок | 1 |
| 46B | 4644533 | Пылезащитный колпачок | 1 |
| 100 | 4362562 | Самоуплотняющееся соединение | 2 |
| 101 | 4218427 | Адаптер | 2 |
| 101A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
