Поворот трубопроводы (рукоять) — HITACHI ZX330-3

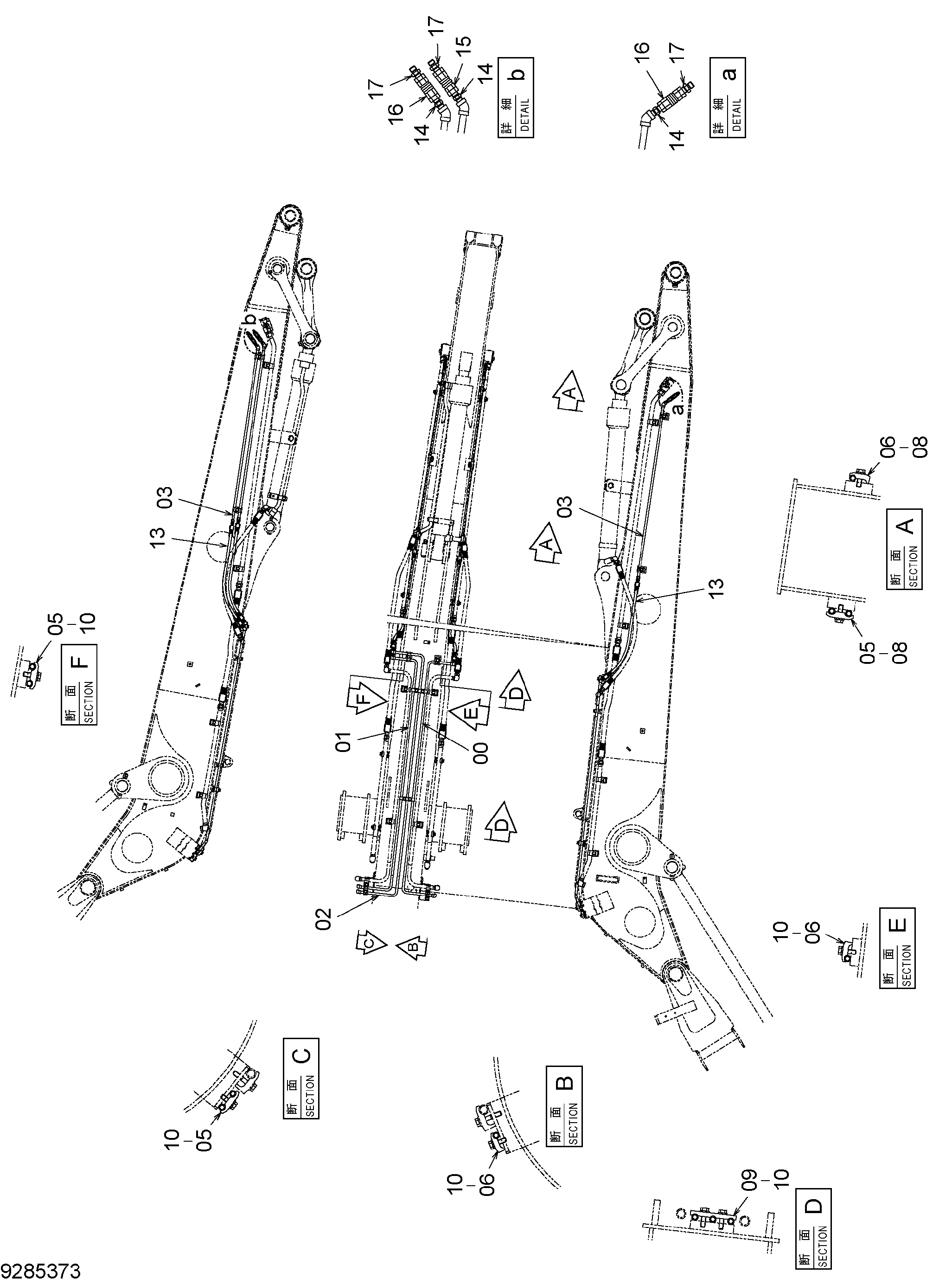

Заводская схема «Поворот трубопроводы (рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111753 | Трубка | 1 |
| 01 | 8111754 | Трубка | 1 |
| 02 | 8111755 | Трубка | 1 |
| 03 | 8110613 | Трубка | 3 |
| 05 | 4189858 | Хомут трубки | 4 |
| 06 | 4190124 | Хомут трубки | 4 |
| 08 | J271250 | Болт с шайбой | 4 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4633602 | Хомут трубки | 2 |
| 10 | J271245 | Болт с шайбой | 8 |
| 10A | J901245 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 4678951 | Шланг | 3 |
| 14 | 94-1702 | Адаптер | 3 |
| 15 | 4232933 | Самоуплотняющееся соединение | 1 |
| 15A | 4644532 | Пылезащитный колпачок | 1 |
| 15B | 4644533 | Пылезащитный колпачок | 1 |
| 16 | 4059552 | Самоуплотняющееся соединение | 2 |
| 16A | 4644532 | Пылезащитный колпачок | 1 |
| 16B | 4644533 | Пылезащитный колпачок | 1 |
| 17 | 94-1302 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
