Скольжение трубопроводы — HITACHI ZX330-3

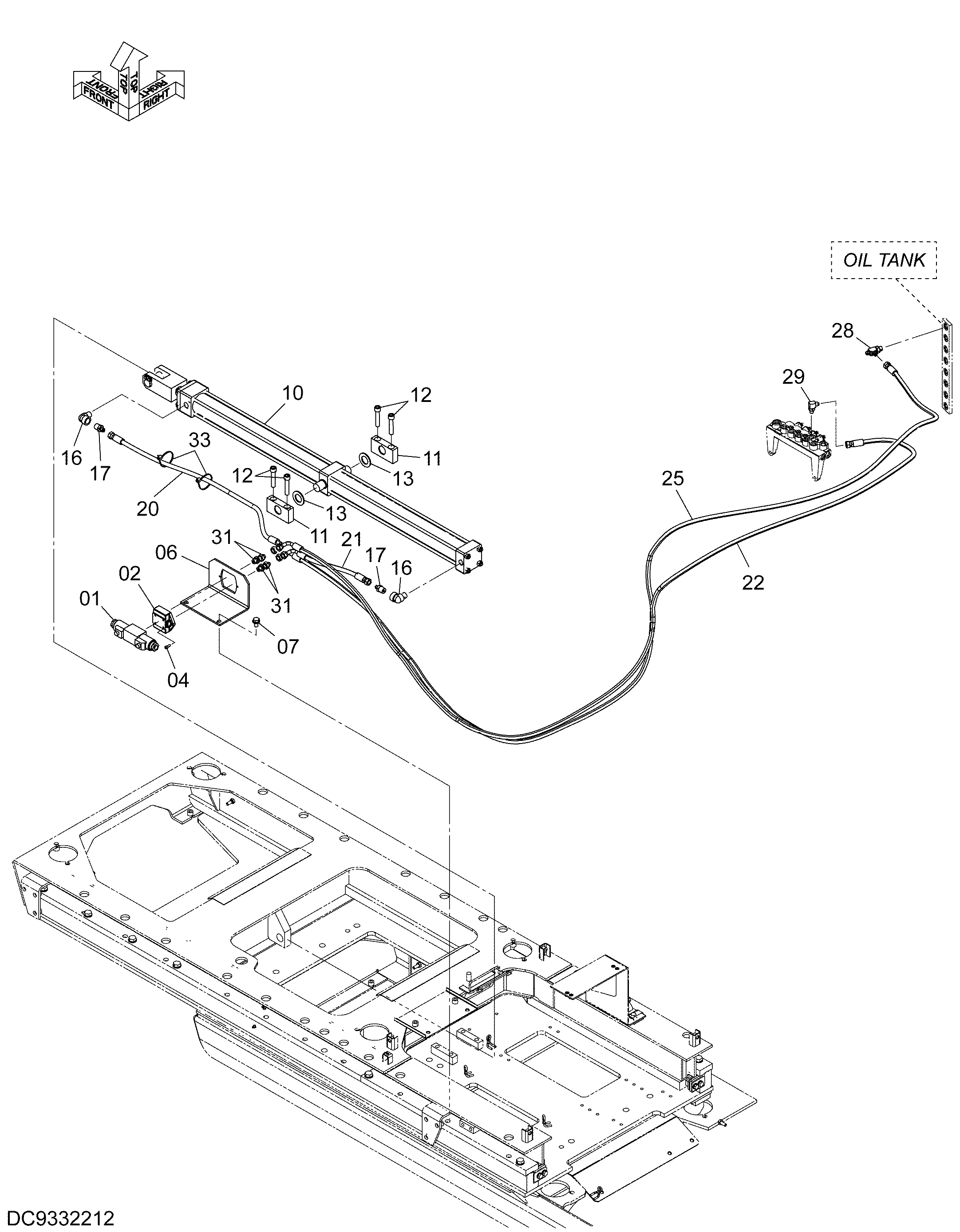

Заводская схема «Скольжение трубопроводы» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4610807 | Электромагнитный клапан | 1 |
| 02 | 4465103 | Пластина клапан | 1 |
| 04 | M340616 | Болт с внутренним шестигранником | 2 |
| 06 | 3120945 | Кронштейн | 1 |
| 07 | J271225 | Болт с шайбой | 2 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 10 | YA00008438 | Гидроцилиндр | 1 |
| 10A | 4722250 | Комплект уплотнений | 1 |
| 10 | 4432430 | Гидроцилиндр | 1 |
| 10A | 4722250 | Комплект уплотнений | 1 |
| 11 | 4425609 | Кронштейн | 2 |
| 12 | 4641464 | Болт с внутренним шестигранником | 4 |
| 13 | 4621079 | Регулировочная шайба (t=3.2mm) | 2 |
| 16 | 94-0632 | Угловой штуцер | 2 |
| 17 | 4215651 | Адаптер | 2 |
| 20 | 4723632 | Шланг | 1 |
| 21 | 4723633 | Шланг | 1 |
| 22 | 4733626 | Шланг | 1 |
| 25 | 4733627 | Шланг | 1 |
| 28 | A852433 | Тройник | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852323 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852133 | Адаптер | 4 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
