Пилотные гидролинии (удлинитель)(1) — HITACHI ZX330-3

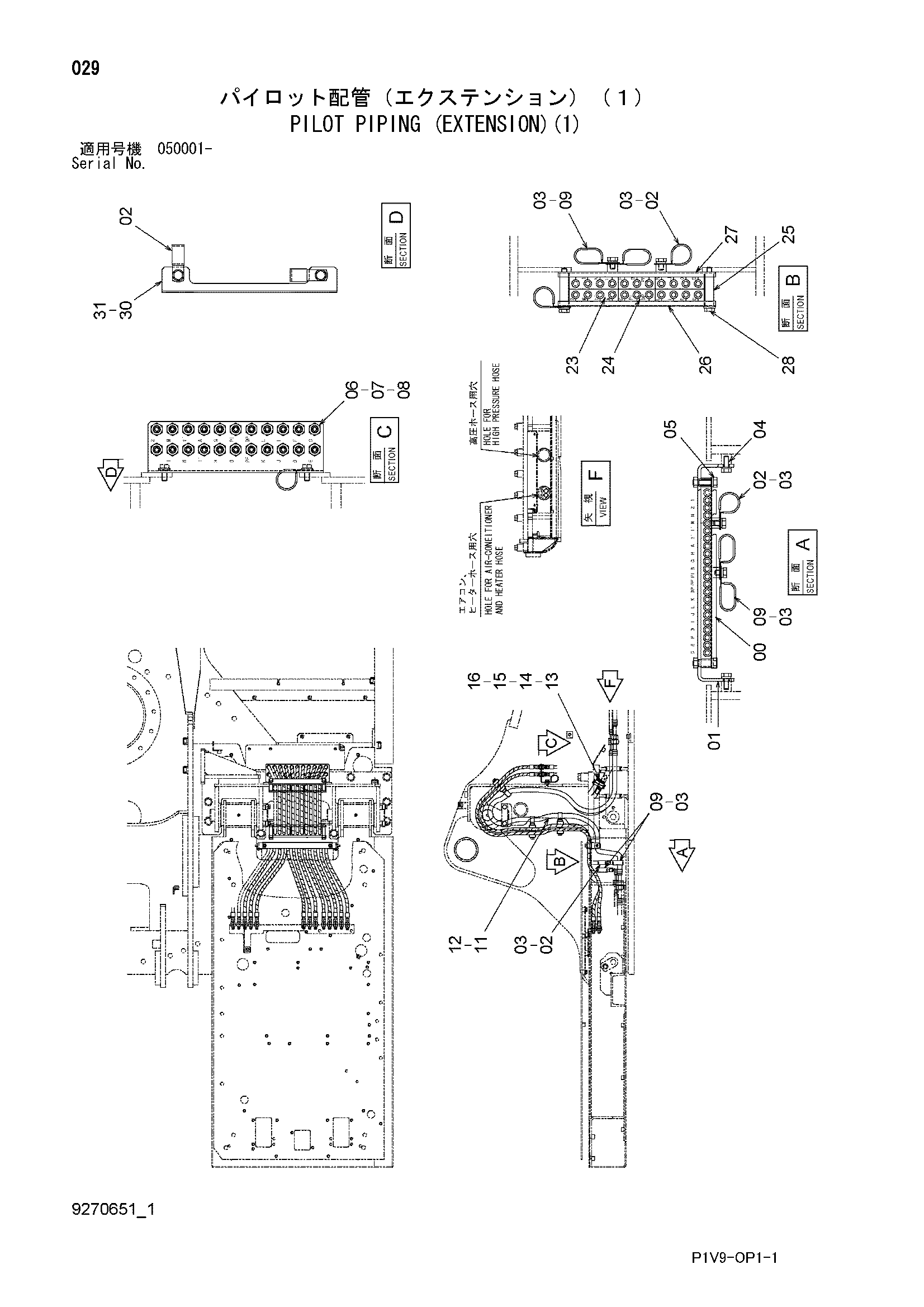

Заводская схема «Пилотные гидролинии (удлинитель)(1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761706 | Хомут шланга | 1 |
| 01 | 9761707 | Кронштейн | 1 |
| 02 | 4190264 | Зажим | 10 |
| 03 | J271016 | Болт с шайбой | 11 |
| 03A | J901016 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J271040 | Болт с шайбой | 2 |
| 05A | J901040 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4202532 | Адаптер | 22 |
| 07 | A590914 | Пружинная шайба | 22 |
| 08 | 4202531 | Гайка | 22 |
| 09 | 4192034 | Зажим | 10 |
| 11 | 4661742 | Шланг | 1 |
| 12 | 4661745 | Шланг | 1 |
| 13 | 4486647 | Водяной шланг | 1 |
| 14 | 4486648 | Водяной шланг | 1 |
| 15 | 4347396 | Соединение трубка | 2 |
| 16 | 4514699 | Хомут шланга | 4 |
| 23 | 4658106 | Резиновая прокладка | 12 |
| 24 | 4658107 | Резиновая прокладка | 6 |
| 25 | 9767057 | Кронштейн | 6 |
| 26 | 4341877 | Хомут шланга | 3 |
| 27 | 9767054 | Хомут шланга | 3 |
| 28 | J271080 | Болт с шайбой | 6 |
| 28A | J901080 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 3109194 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
