Орошение трубопроводы (рукоять) — HITACHI ZX330-3

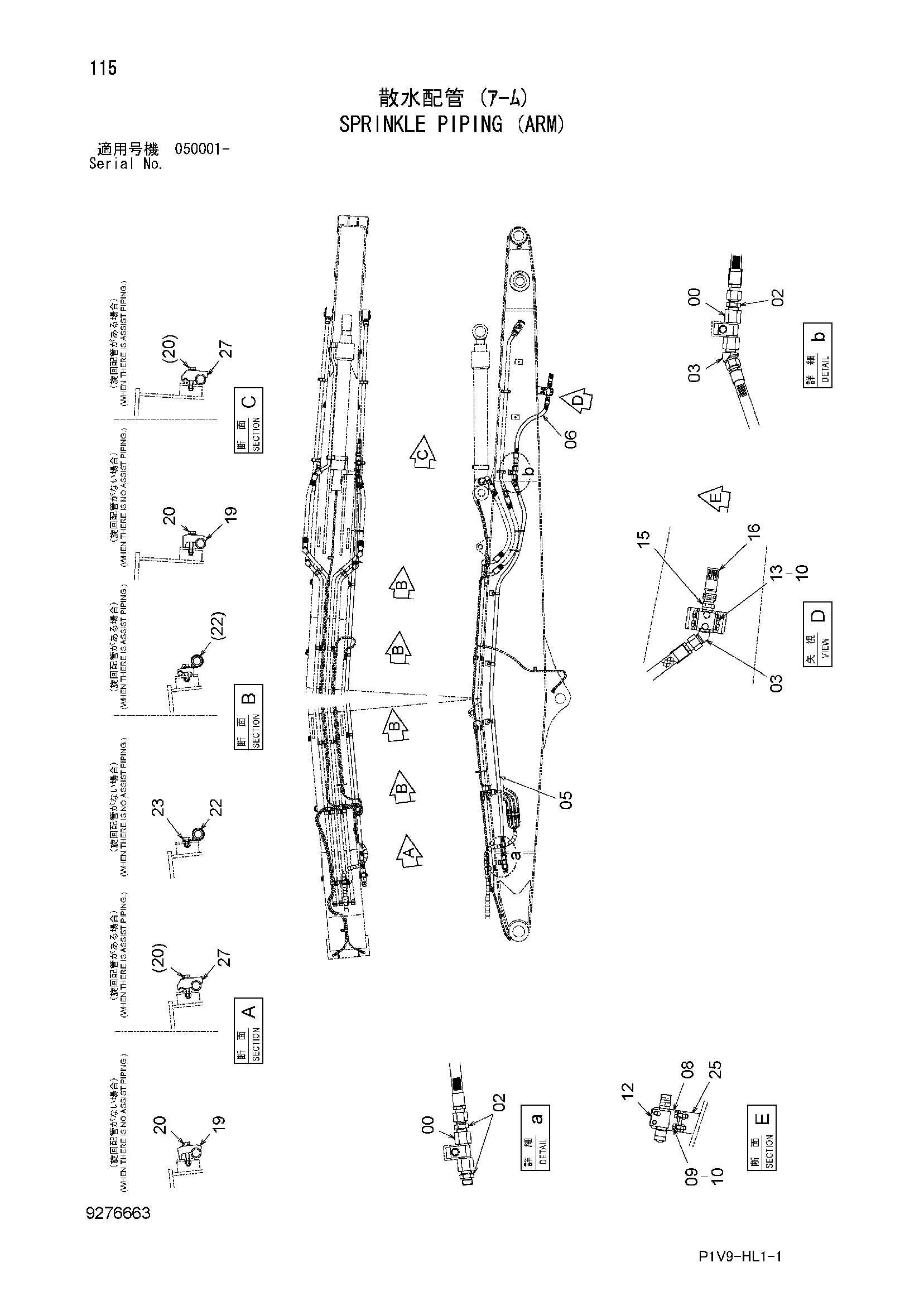

Заводская схема «Орошение трубопроводы (рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 94-1305 | Адаптер | 3 |
| 03 | 94-1505 | Угловой штуцер | 2 |
| 05 | 4615761 | Шланг | 1 |
| 06 | 4268938 | Шланг | 1 |
| 08 | 8092688 | Кронштейн | 1 |
| 09 | J901235 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 6 |
| 12 | 4615170 | Блок | 1 |
| 13 | J901230 | Болт | 4 |
| 15 | 94-1705 | Адаптер | 1 |
| 16 | 4648124 | Форсунка | 1 |
| 19 | 4190127 | Хомут трубки | 2 |
| 20 | J271270 | Болт с шайбой | 2 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4190264 | Зажим | 4 |
| 23 | J271225 | Болт с шайбой | 4 |
| 23A | J901225 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 9761060 | Кронштейн | 1 |
| 27 | 4619468 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
