Трубопроводы системы смазки (1)(тип H22) — HITACHI ZX330-3

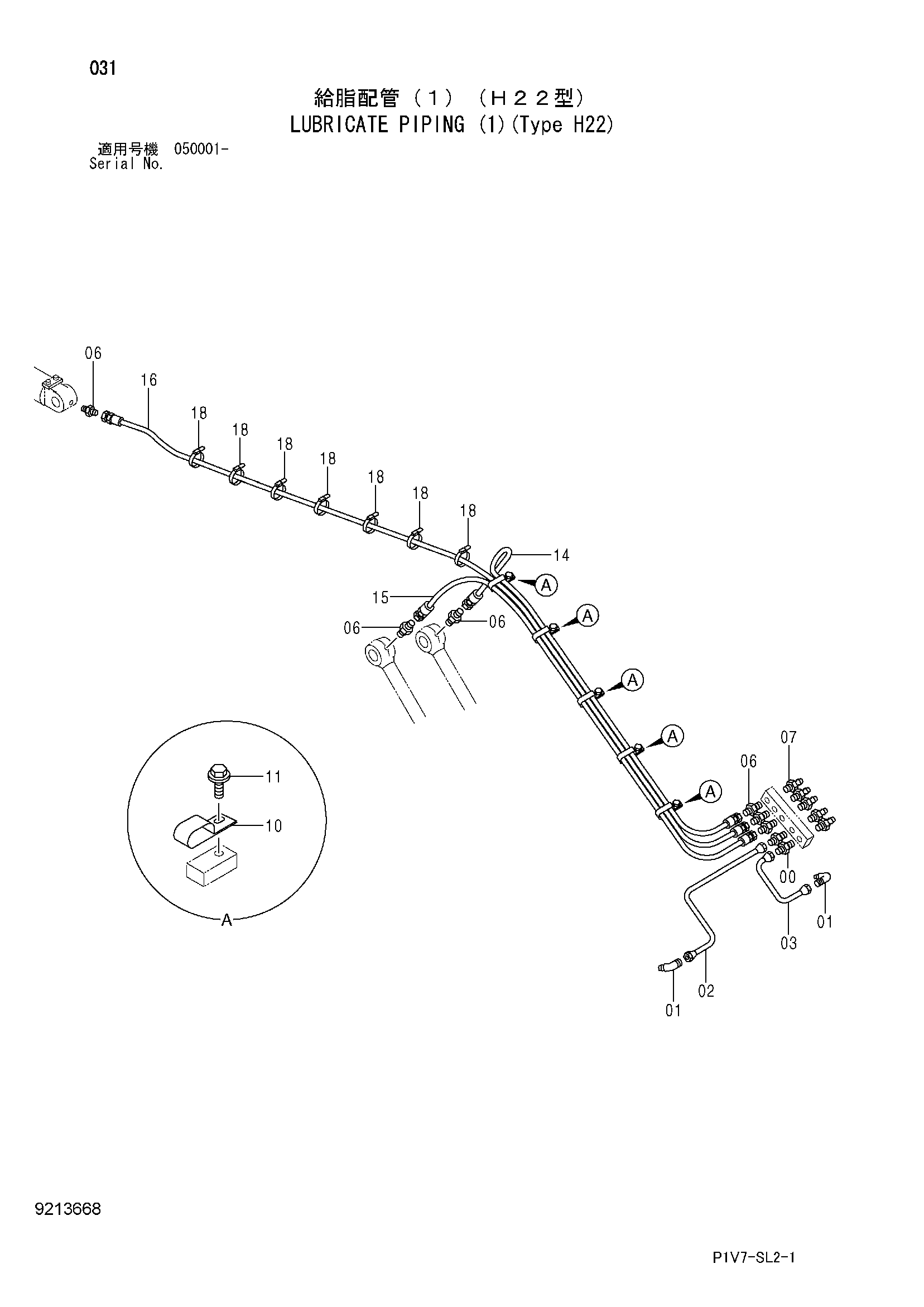

Заводская схема «Трубопроводы системы смазки (1)(тип H22)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4360981 | Штуцер трубки | 2 |
| 01 | 4345297 | Штуцер трубки | 2 |
| 02 | 4483833 | Трубка | 1 |
| 03 | 4475063 | Трубка | 1 |
| 06 | 4154651 | Адаптер | 6 |
| 07 | J75482 | Пресс-маслёнка | 5 |
| 10 | 4252877 | Зажим | 5 |
| 11 | J271016 | Болт с шайбой | 5 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 4289772 | Нейлоновый шланг | 1 |
| 15 | 4257291 | Нейлоновый шланг | 1 |
| 16 | 4472836 | Пластиковый шланг | 1 |
| 18 | 4055311 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
