Верхний рама трубопроводы <RT, RT3> — HITACHI ZX330-3

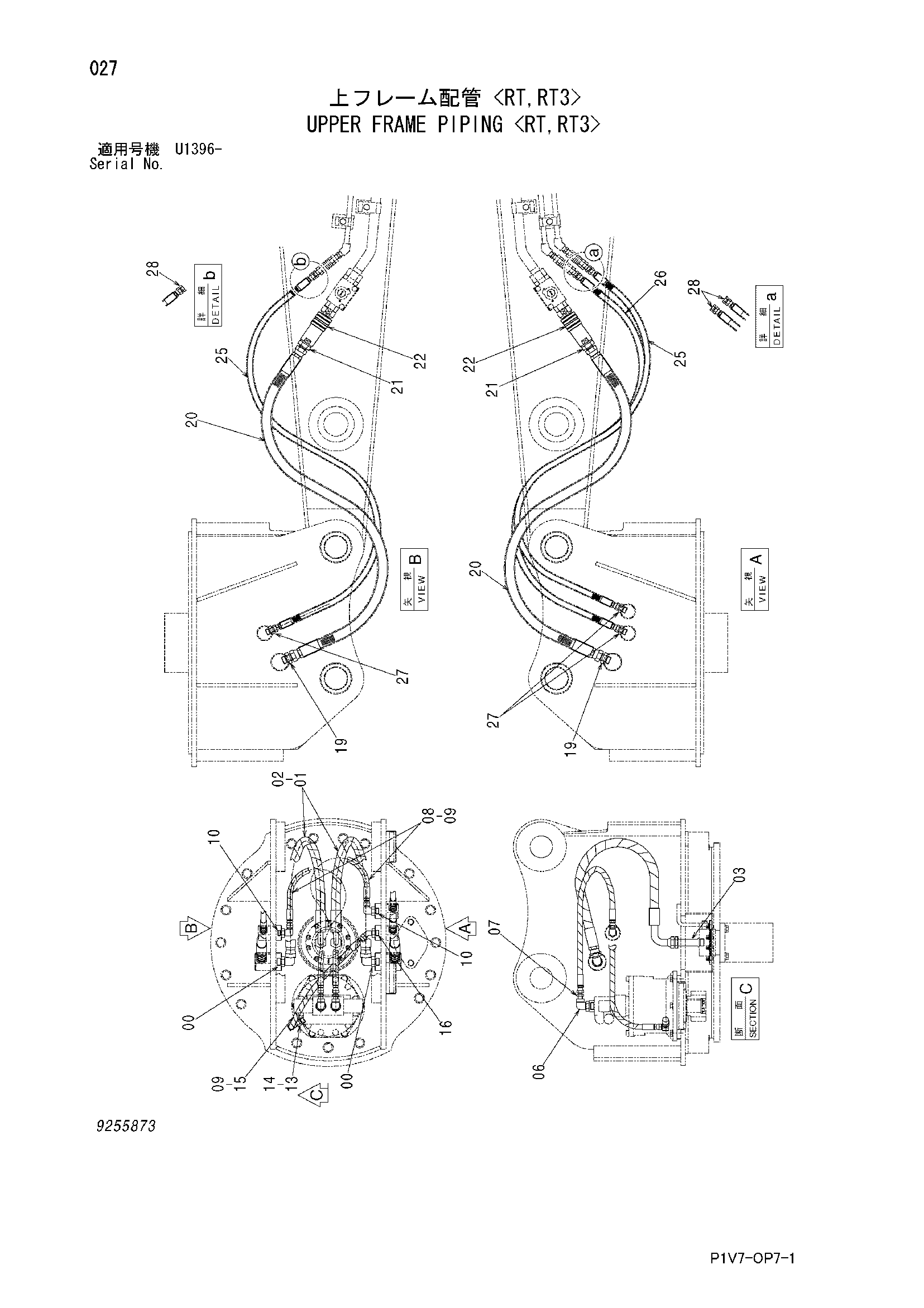

Заводская схема «Верхний рама трубопроводы <RT, RT3>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4065118 | Угловой штуцер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4644424 | Шланг | 2 |
| 02 | 4044420 | Защитный кожух | 4 |
| 03 | 4226534 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4616249 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 94-1302 | Адаптер | 2 |
| 08 | 4061025 | Шланг | 2 |
| 09 | 4133527 | Защитный кожух | 5 |
| 10 | 4094319 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 94-1602 | Переходник | 1 |
| 14 | 94-1402 | Угловой штуцер | 1 |
| 15 | 4022459 | Шланг | 1 |
| 16 | 4163046 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4042033 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4644261 | Шланг | 2 |
| 21 | 4129457 | Адаптер | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4455882 | Самоуплотняющееся соединение | 2 |
| 25 | 4601899 | Шланг | 2 |
| 26 | 4644262 | Шланг | 1 |
| 27 | 4159158 | Адаптер | 3 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4095928 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
