Стрела трубопроводы — HITACHI ZX330-3

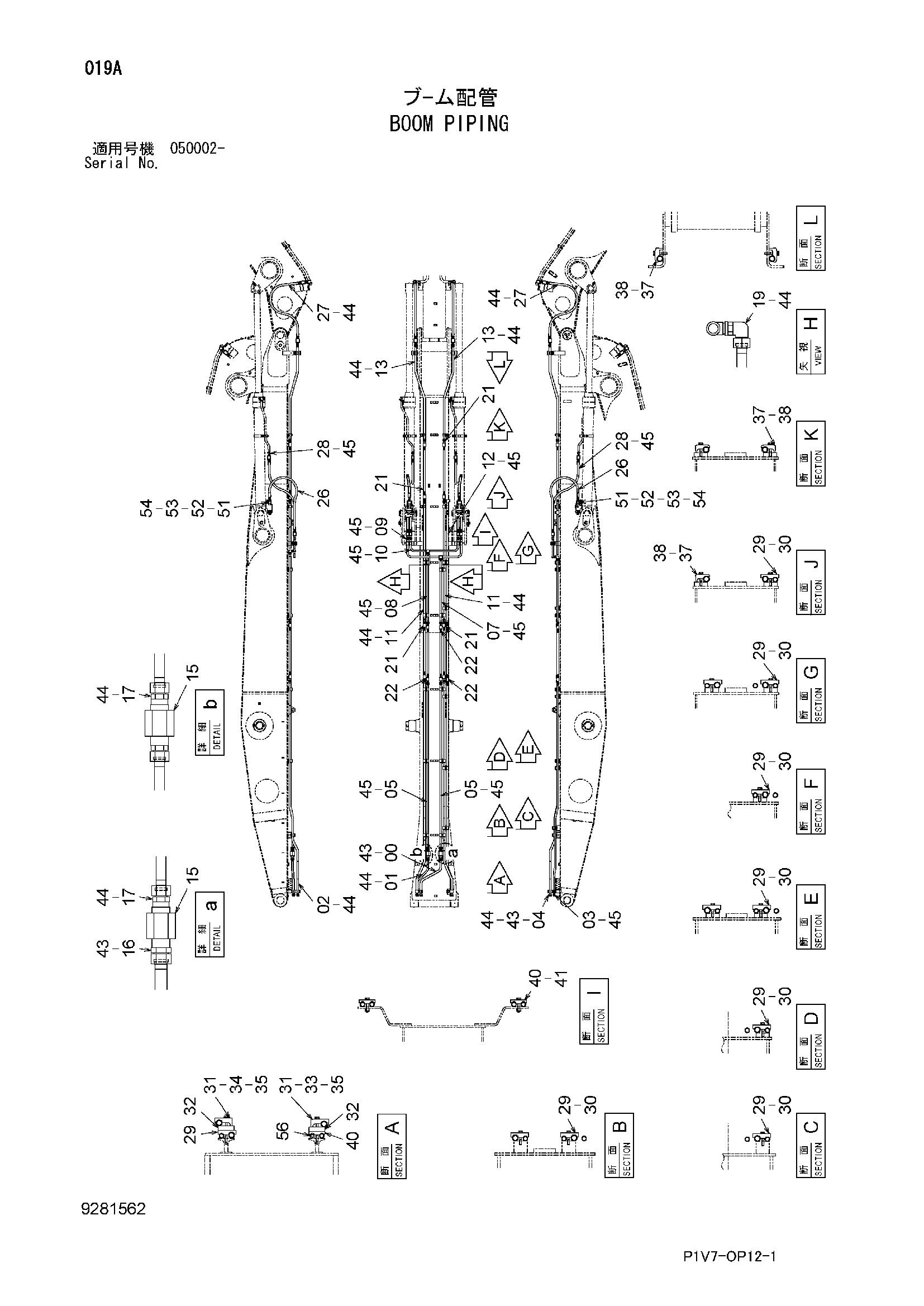

Заводская схема «Стрела трубопроводы» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9768421	Трубка	1
01	9768422	Трубка	1
02	8110696	Трубка	1
03	8110698	Трубка	1
04	8110697	Трубка	1
05	9768423	Трубка	2
07	9768425	Трубка	1
08	9768426	Трубка	1
09	9768427	Трубка	1
10	9768428	Трубка	1
11	9768424	Трубка	2
12	8110699	Трубка	1
13	9768429	Трубка	2
15	9075046	Клапан замедленного возврата	2
16	A853180	Адаптер	1
16A	4506429	Уплотнительное кольцо	1
17	A853188	Адаптер	3
17A	4506429	Уплотнительное кольцо	1
19	A853368	Угловой штуцер	2
19A	4506424	Уплотнительное кольцо	1
21	4286851	Шланг	4
22	4250079	Шланг	3
26	4460925	Шланг	2
27	4400850	Шланг	2
28	4303122	Шланг	2
29	4612394	Хомут трубки	17
30	J271270	Болт с шайбой	32
30A	J901270	Болт	1
30B	J222012	Шайба	1
31	4674186	Хомут трубки	2
32	4674447	Пластина	2
33	J901206	Болт	2
34	J901208	Болт	2
35	J222012	Шайба	4
37	4190127	Хомут трубки	5
38	J271270	Болт с шайбой	5
38A	J901270	Болт	1
38B	J222012	Шайба	1
40	4612393	Хомут трубки	3
41	J271270	Болт с шайбой	4
41A	J901270	Болт	1
41B	J222012	Шайба	1
43	4187329	Уплотнительное кольцо	3
44	4187328	Уплотнительное кольцо	19
45	4187308	Уплотнительное кольцо	15
51	3046126	Фланец	2
52	A811035	Уплотнительное кольцо	2
53	J781245	Болт с внутренним шестигранником	8
54	A853186	Адаптер	2
54A	4506429	Уплотнительное кольцо	1
56	4674207	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
