Пилотные гидролинии (пол)(G) — HITACHI ZX330-3

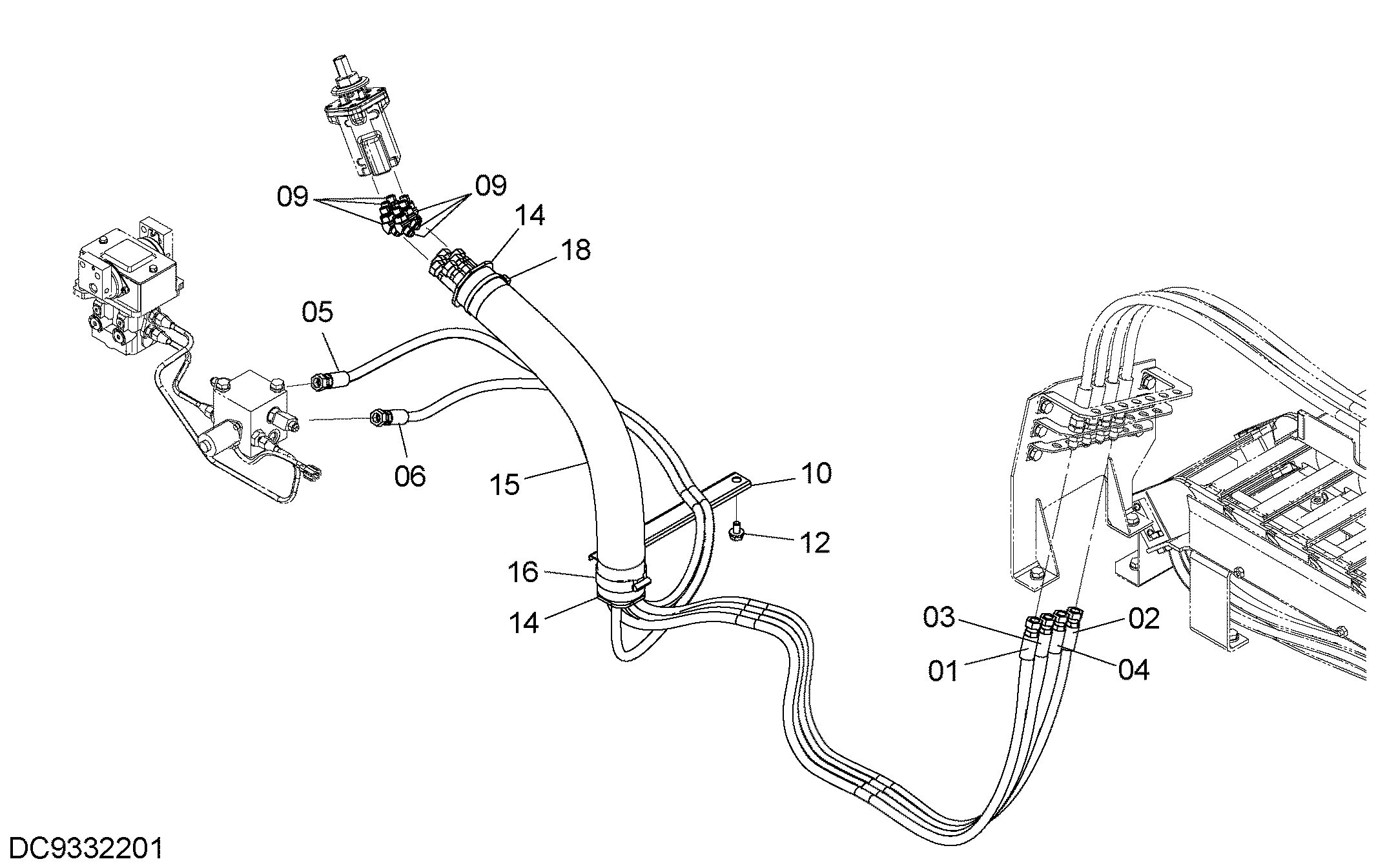

Заводская схема «Пилотные гидролинии (пол)(G)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4733593 | Шланг (C) | 1 |
| 02 | 4733594 | Шланг (D) | 1 |
| 03 | 4733595 | Шланг (E) | 1 |
| 04 | 4733596 | Шланг (F) | 1 |
| 05 | 4455184 | Шланг (P2) | 1 |
| 06 | 4635255 | Шланг (T5) | 1 |
| 09 | A852223 | Угловой штуцер | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4341877 | Хомут шланга | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 3079728 | Втулка | 2 |
| 15 | 4629782 | Шланг | 1 |
| 16 | 4351774 | Хомут провод | 1 |
| 18 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
