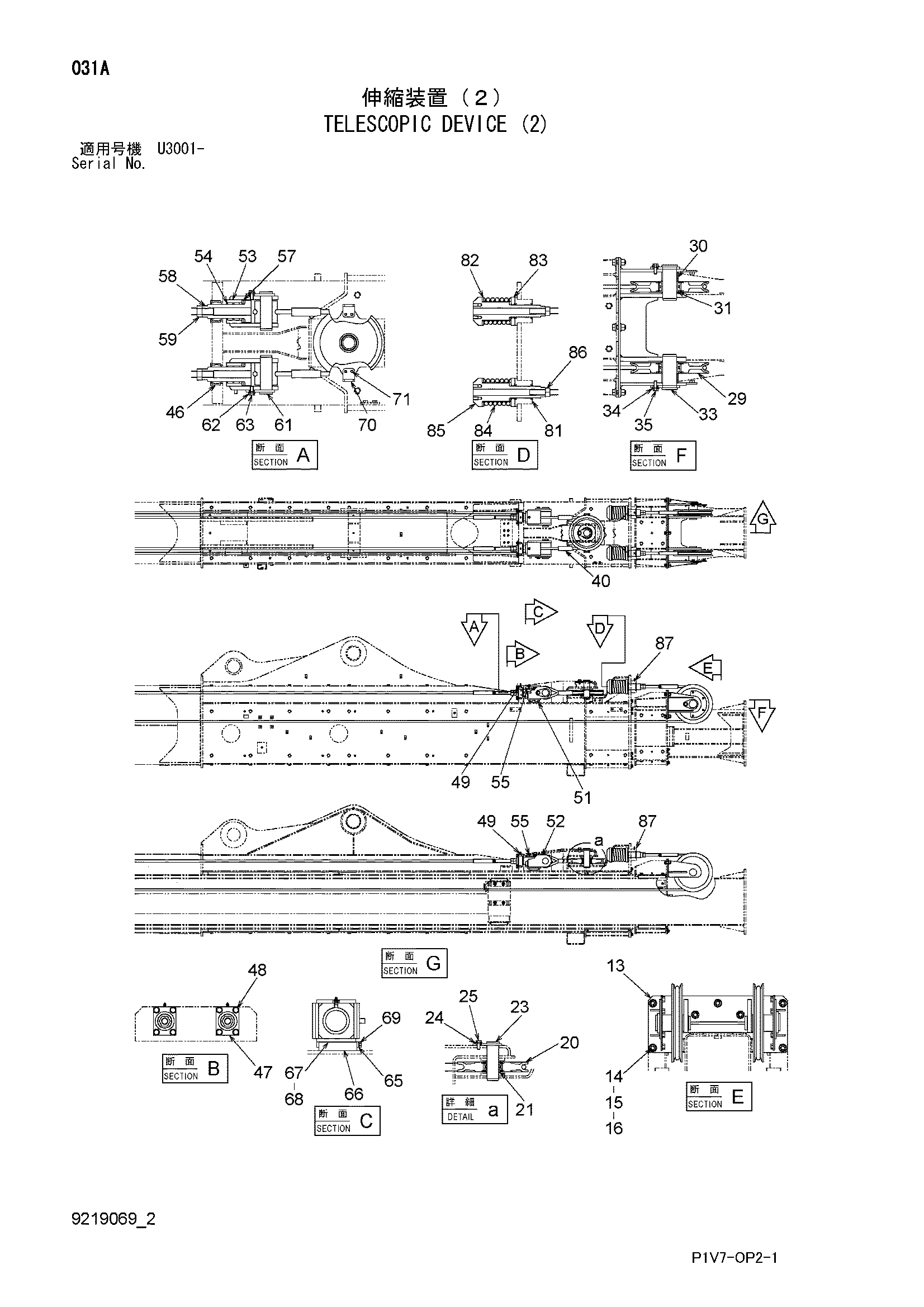

Телескопик устройство (2) — HITACHI ZX330-3

Заводская схема «Телескопик устройство (2)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
13	7043170	Кронштейн	1
14	J931645	Болт	7
15	J222016	Шайба	14
16	J951016	Гайка	7
20	4480782	Канатный блок	1
21	4480779	Проставка	2
23	9759524	Палец	1
24	4339354	Втулка	1
25	J901230	Болт	1
29	4481299	Канатный блок	2
30	4480771	Проставка	2
31	4480772	Проставка	2
33	9759523	Палец	2
34	4339354	Втулка	2
35	J901235	Болт	2
40	4481294	Канат провод	1
46	4481417	Втулка	2
47	4480787	Ограничитель	2
48	J271235	Болт с шайбой	8
48A	J901235	Болт	1
48B	J222012	Шайба	1
49	J75481	Пресс-маслёнка	2
51	8089530	Концевой вилка	1
52	8089531	Концевой вилка	1
53	4365456	Втулка	2
54	4094086	Пылезащитное уплотнение	2
55	J75481	Пресс-маслёнка	2
57	4480786	Шайба	4
58	3096185	Палец	2
59	J951027	Гайка	2
61	9759524	Палец	2
62	4339354	Втулка	2
63	J901230	Болт	2
65	4480796	Пластина	2
66	4480620	Пластина скольжение	2
67	4480788	Регулировочная шайба 0.5mm	2
68	4480789	Регулировочная шайба 1.0mm	4
69	J260820	Болт с шайбой	4
69A	J900820	Болт	1
69B	A590108	Плоская шайба	1
70	4480783	Кронштейн	2
71	J271025	Болт с шайбой	4
71A	J901025	Болт	1
71B	J222010	Шайба	1
81	4480775	Пылезащитное уплотнение	4
82	4480614	Шайба	2
83	4480613	Шайба	2
84	4480776	Пружина	2
85	3096184	Палец	2
86	J951024	Гайка	2
87	J75481	Пресс-маслёнка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
