ATT. трубопроводы — HITACHI ZX330-3

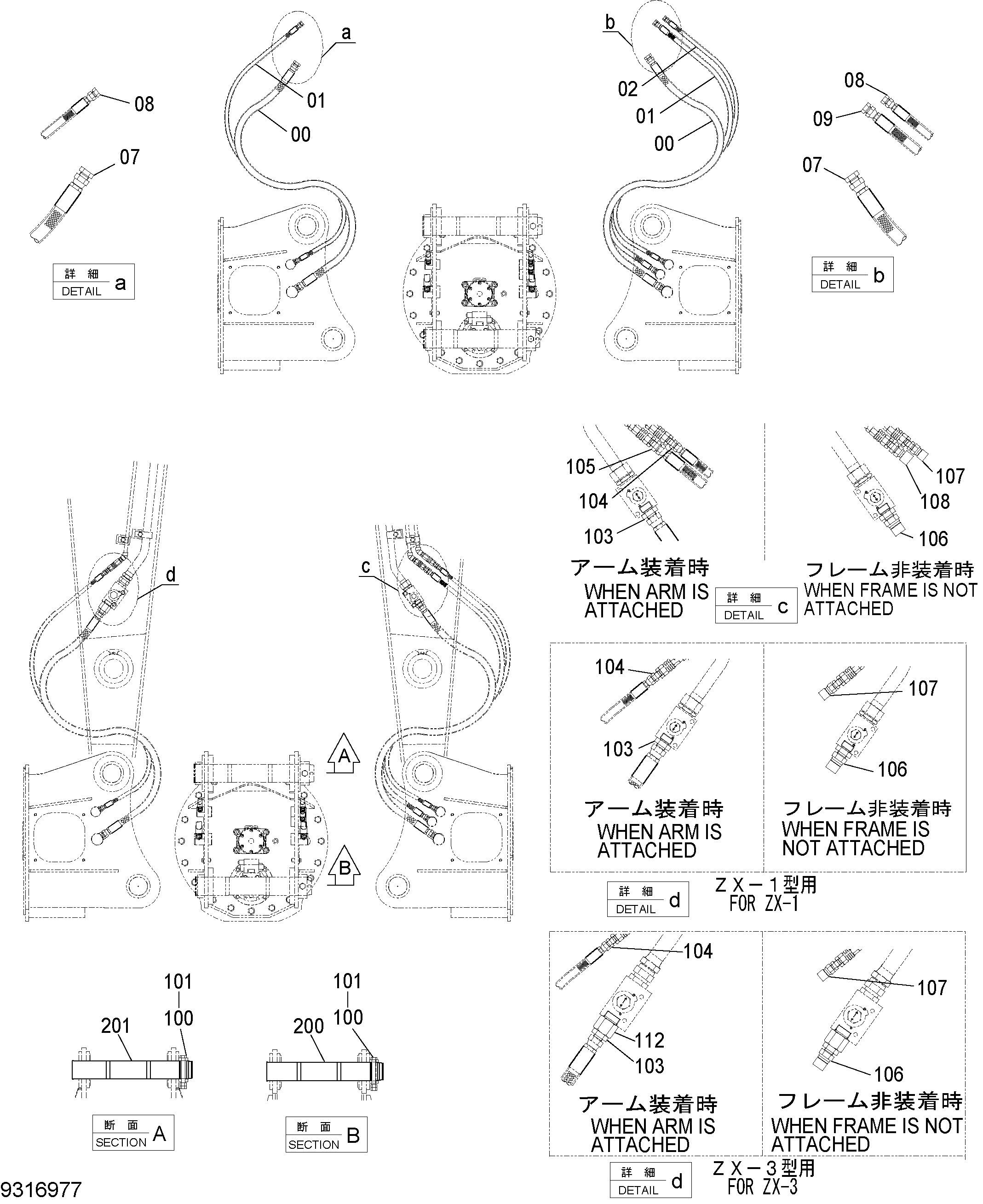

Заводская схема «ATT. трубопроводы» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4469118 | Шланг | 2 |
| 01 | 4314990 | Шланг | 2 |
| 02 | 4616260 | Шланг | 1 |
| 07 | 4222047 | Пробка | 2 |
| 08 | 4095928 | Пробка | 2 |
| 09 | 4095927 | Пробка | 1 |
| 100 | 4435127 | Стопорный палец | 2 |
| 101 | J950020 | Гайка | 4 |
| 103 | 4129457 | Адаптер | 2 |
| 103A | 4506429 | Уплотнительное кольцо | 1 |
| 104 | 94-1302 | Адаптер | 2 |
| 105 | 4126562 | Адаптер | 1 |
| 106 | 9718916 | Унион | 2 |
| 107 | 4180195 | Соединительный штуцер | 2 |
| 108 | 9719234 | Унион | 1 |
| 110 | 4121859 | Ленточный зажим | 10 |
| 112 | 4486194 | Переходник S | 1 |
| 200 | 3090418 | Палец | 1 |
| 201 | 3090417 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
