Трубопроводы системы смазки (рукоять) — HITACHI ZX330-3

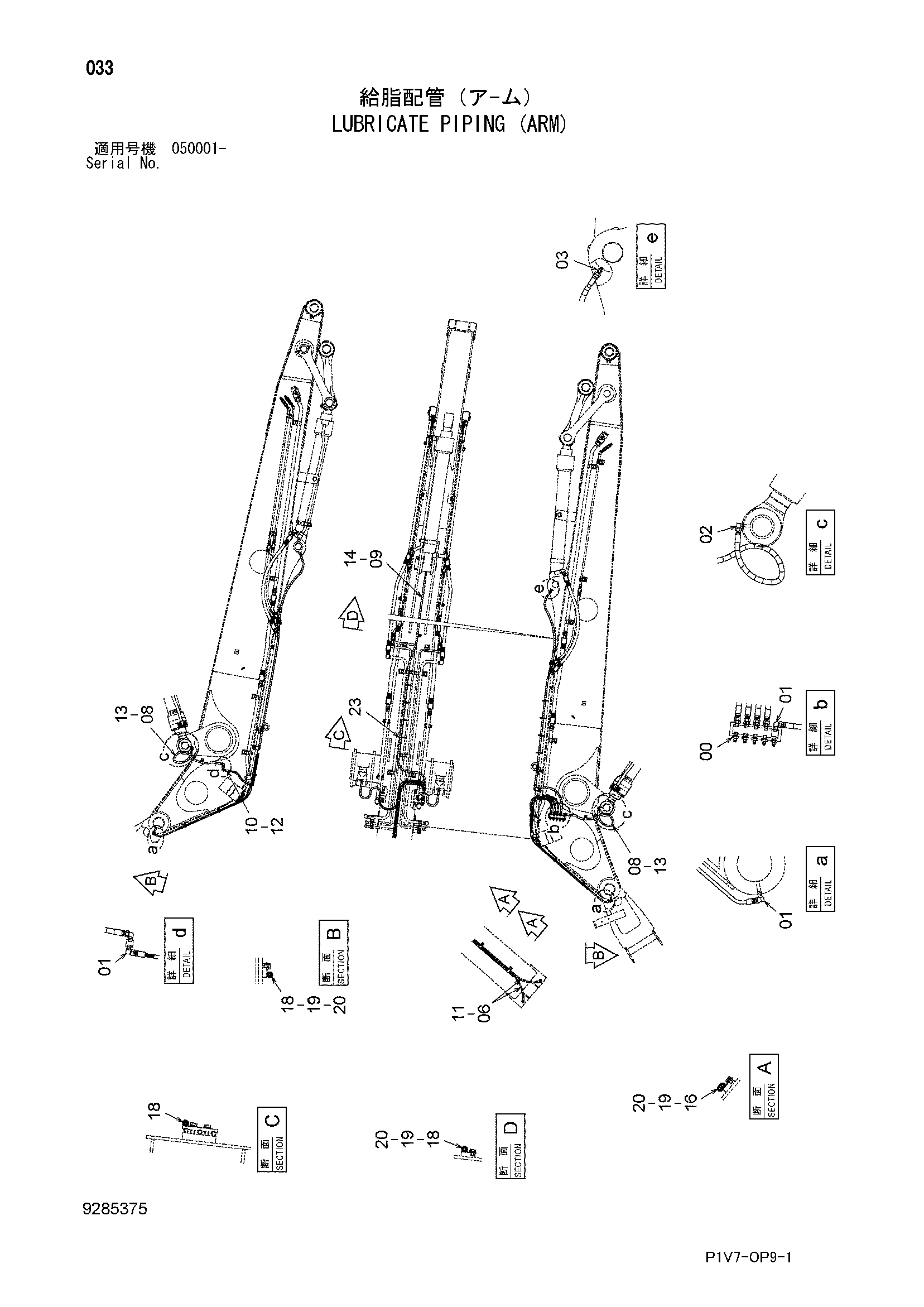

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 9 |
| 01 | 4154656 | Угловой штуцер | 5 |
| 02 | 4298746 | Угловой штуцер | 2 |
| 03 | 4298744 | Адаптер | 1 |
| 06 | 4651972 | Шланг | 2 |
| 08 | 4631073 | Шланг | 2 |
| 09 | 4471862 | Шланг | 1 |
| 10 | 4486004 | Шланг | 1 |
| 11 | 4487207 | Защитный кожух | 2 |
| 12 | 4482833 | Защитный кожух | 1 |
| 13 | 4674680 | Защитный кожух | 2 |
| 14 | 4674679 | Защитный кожух | 1 |
| 16 | 4190282 | Зажим | 2 |
| 18 | 4190253 | Зажим | 4 |
| 19 | J901016 | Болт | 5 |
| 20 | J222010 | Шайба | 5 |
| 23 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
