Крышка — HITACHI ZX330-3

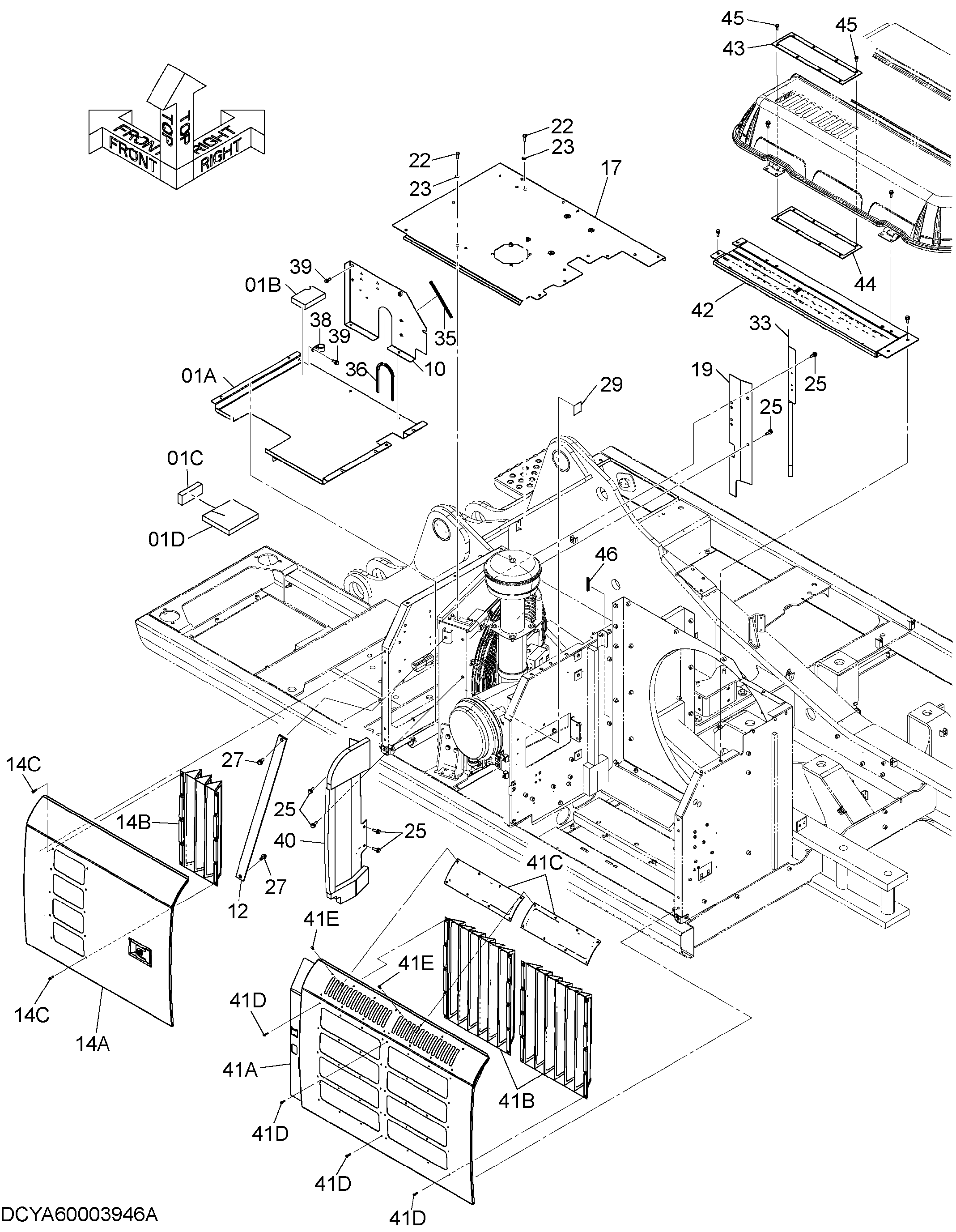

Заводская схема «Крышка» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40004431 | Крышка | 1 |
| 01A | YA40003520 | Крышка | 1 |
| 01B | YA00007046 | Резиновая прокладка | 1 |
| 01C | YA00007047 | Резиновая прокладка | 1 |
| 01D | YA00007048 | Резиновая прокладка | 1 |
| 10 | YA40003526 | Крышка | 1 |
| 12 | YA00005346 | Пластина | 1 |
| 14 | YA60014124 | Дверь | 1 |
| 14A | YA60012179 | Дверь | 1 |
| 14B | YA40012173 | Сетка | 1 |
| 14C | J260625 | Болт с шайбой | 10 |
| 14CA | J900625 | Болт | 1 |
| 14CB | A590106 | Плоская шайба | 1 |
| 17 | YA40003528 | Крышка | 1 |
| 19 | YA00005345 | Крышка | 1 |
| 22 | J901030 | Болт | 4 |
| 23 | J222010 | Шайба | 4 |
| 25 | J271035 | Болт с шайбой | 10 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | J271235 | Болт с шайбой | 2 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 3090608 | Предупреждающая табличка | 1 |
| 33 | YA40007863 | Крышка | 1 |
| 35 | 4679563 | Уплотнительная окантовка | 1 |
| 36 | 4610657 | Уплотнительная окантовка | 1 |
| 38 | 4190264 | Зажим | 1 |
| 39 | J271030 | Болт с шайбой | 3 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | YA40004433 | Крышка | 1 |
| 41 | YA60015836 | Дверь | 1 |
| 41A | YA60013543 | Дверь | 1 |
| 41B | YA40012196 | Сетка | 2 |
| 41C | YA40012224 | Сетка | 2 |
| 41D | J260625 | Болт с шайбой | 20 |
| 41DA | J900625 | Болт | 1 |
| 41DB | A590106 | Плоская шайба | 1 |
| 41E | J260616 | Болт с шайбой | 16 |
| 41EA | J900616 | Болт | 1 |
| 41EB | A590106 | Плоская шайба | 1 |
| 42 | YA60016705 | Крышка | 1 |
| 43 | YA40012311 | Сетка | 1 |
| 44 | 8107829 | Опора | 1 |
| 45 | J260825 | Болт с шайбой | 8 |
| 45A | J900825 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 4721506 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
