Крышка EL — HITACHI ZX330-3

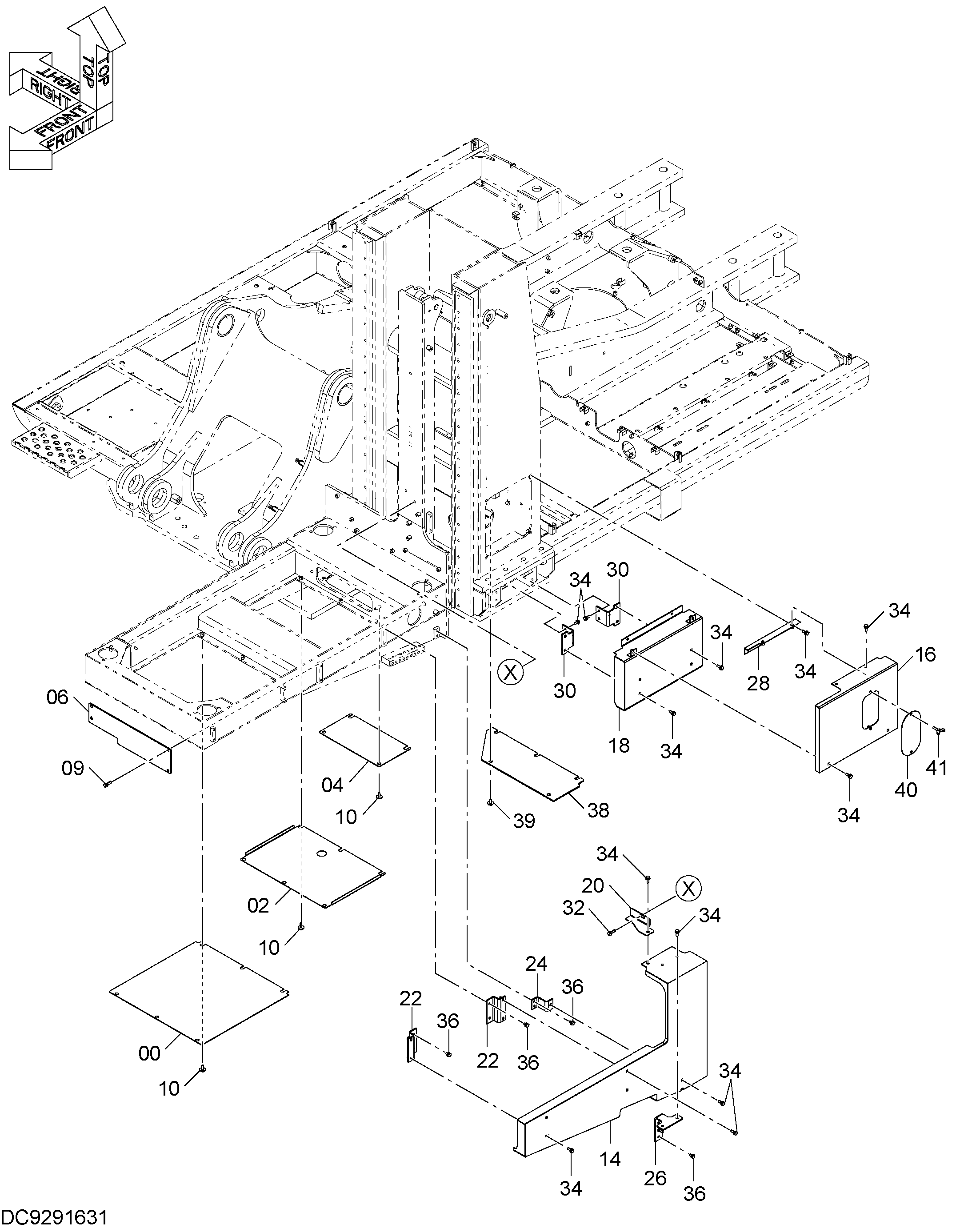

Заводская схема «Крышка EL» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109403 | Крышка | 1 |
| 02 | 3109404 | Крышка | 1 |
| 04 | 4663555 | Крышка | 1 |
| 06 | 4663556 | Крышка | 1 |
| 09 | J271040 | Болт с шайбой | 4 |
| 09A | J901040 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J281030 | Болт с шайбой | 16 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 14 | 6025355 | Крышка | 1 |
| 16 | 7052357 | Крышка | 1 |
| 18 | 7052358 | Крышка | 1 |
| 20 | 4666963 | Крышка | 1 |
| 22 | 9767528 | Кронштейн | 2 |
| 24 | 9767523 | Кронштейн | 1 |
| 26 | 8108518 | Кронштейн | 1 |
| 28 | 8108517 | Крышка | 1 |
| 30 | 9767530 | Кронштейн | 2 |
| 32 | J271040 | Болт с шайбой | 1 |
| 32A | J901040 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | J271030 | Болт с шайбой | 24 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | J271020 | Болт с шайбой | 8 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 8107664 | Крышка | 1 |
| 39 | J281030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 40 | 4687732 | Крышка | 1 |
| 41 | M361040 | Болт винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
