Передний детали (рукоять) — HITACHI ZX330-3

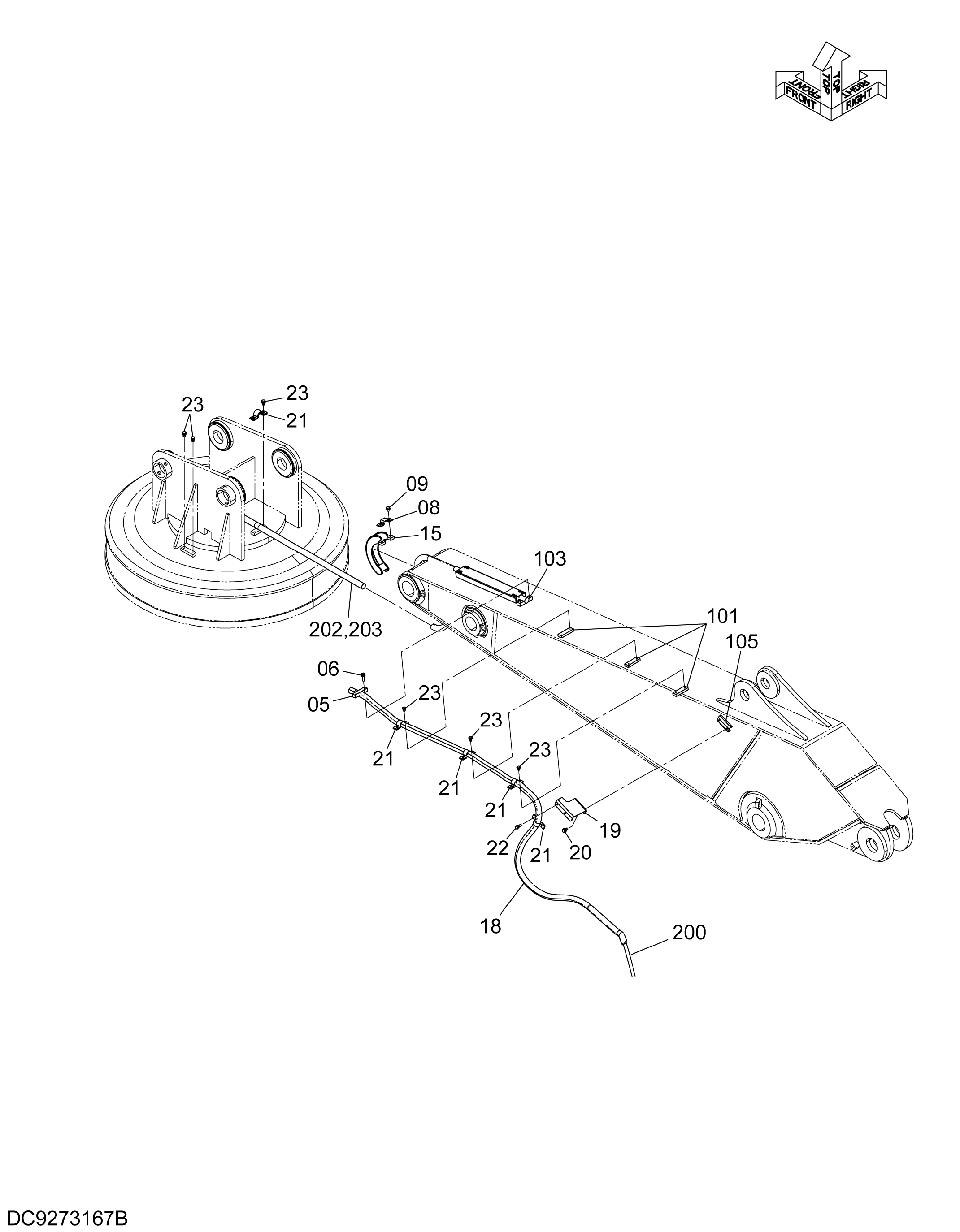

Заводская схема «Передний детали (рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4665221 | Хомут трубки | 1 |
| 06 | J271245 | Болт с шайбой | 2 |
| 06A | J901245 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4662001 | Хомут | 1 |
| 09 | J271220 | Болт с шайбой | 2 |
| 09A | J901220 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 15 | 8107957 | Кронштейн | 1 |
| 18 | 4666050 | Шланг | 1 |
| 19 | 9767584 | Кронштейн | 1 |
| 20 | J271230 | Болт с шайбой | 2 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4035463 | Хомут трубки | 5 |
| 22 | 4609017 | Болт с шайбой | 2 |
| 23 | 4665514 | Болт с шайбой | 10 |
| 101 | 4198013 | Седло винта | 3 |
| 103 | 4665189 | Седло винта | 1 |
| 105 | 9739309 | Седло винта | 1 |
| 200 | 4719784 | Трос кабтйре | 1 |
| 202 | 4459296 | Трос кабтйре | 1 |
| 203 | 4666050 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
