Гидромолот, гидроножницы трубопроводы (основной)(1) — HITACHI ZX330-3

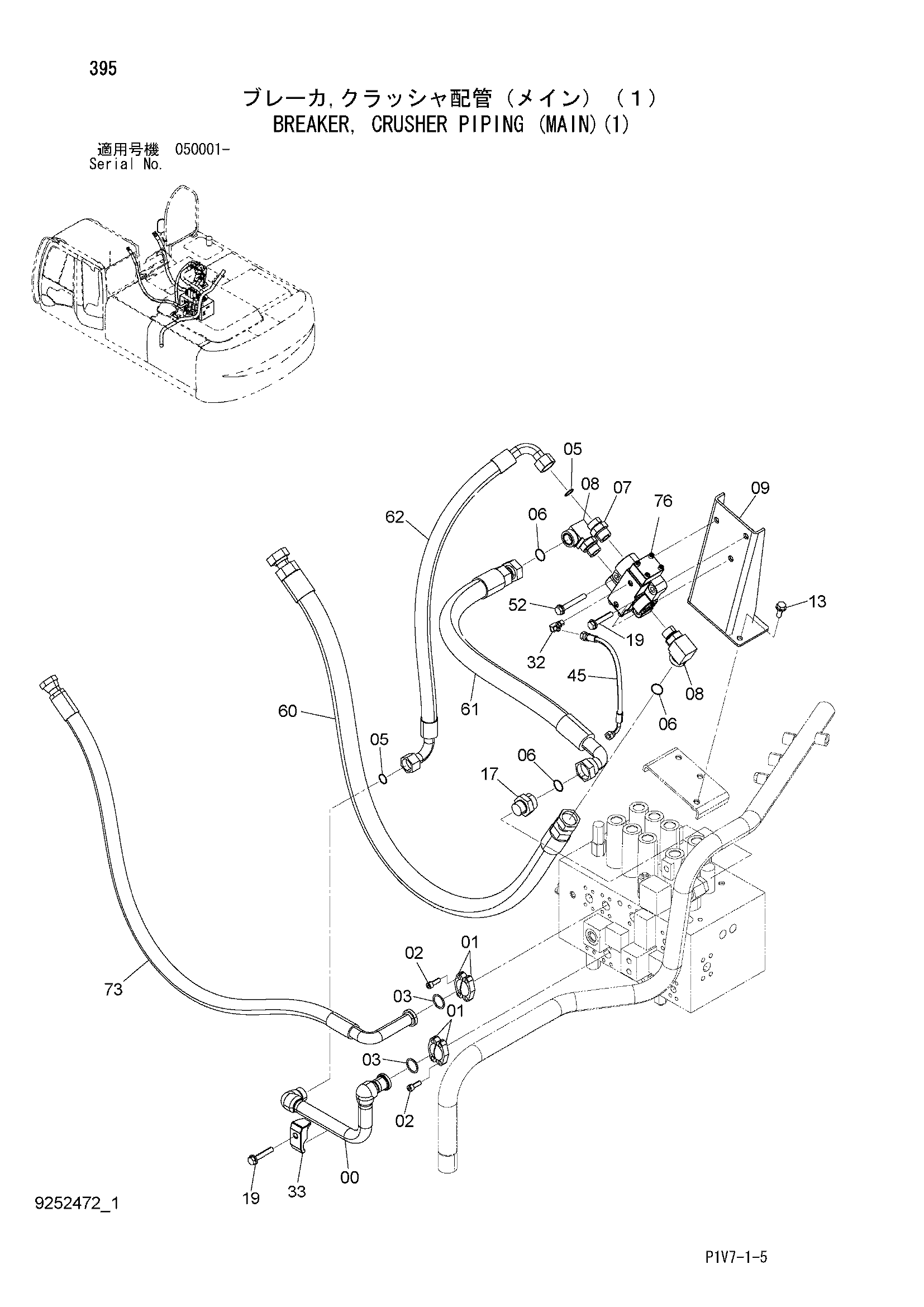

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100062 замена: 8100955 | Трубка | 1 |
| 00 | 8100955 | Трубка | 1 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4187329 | Уплотнительное кольцо | 3 |
| 07 | A853188 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A853380 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 7050780 | Кронштейн | 1 |
| 13 | J271235 | Болт с шайбой | 3 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 17 | A853180 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | J271270 | Болт с шайбой | 3 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 32 | A852322 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4190127 | Хомут трубки | 1 |
| 45 | 4470393 | Шланг | 1 |
| 52 | J271290 | Болт с шайбой | 1 |
| 52A | J901290 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 60 | 9264582 | Шланг в сборе | 1 |
| 60A | 4650195 | Шланг | 1 |
| 60B | 4327294 | Защитный кожух | 5 |
| 61 | 4655142 | Шланг | 1 |
| 62 | 4655143 | Шланг | 1 |
| 73 | 9265077 | Шланг в сборе | 1 |
| 73A | 4614164 | Шланг | 1 |
| 73B | 4327294 | Защитный кожух | 6 |
| 76 | 4626057 | Клапан селектор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
