Стрела — HITACHI ZX330-3

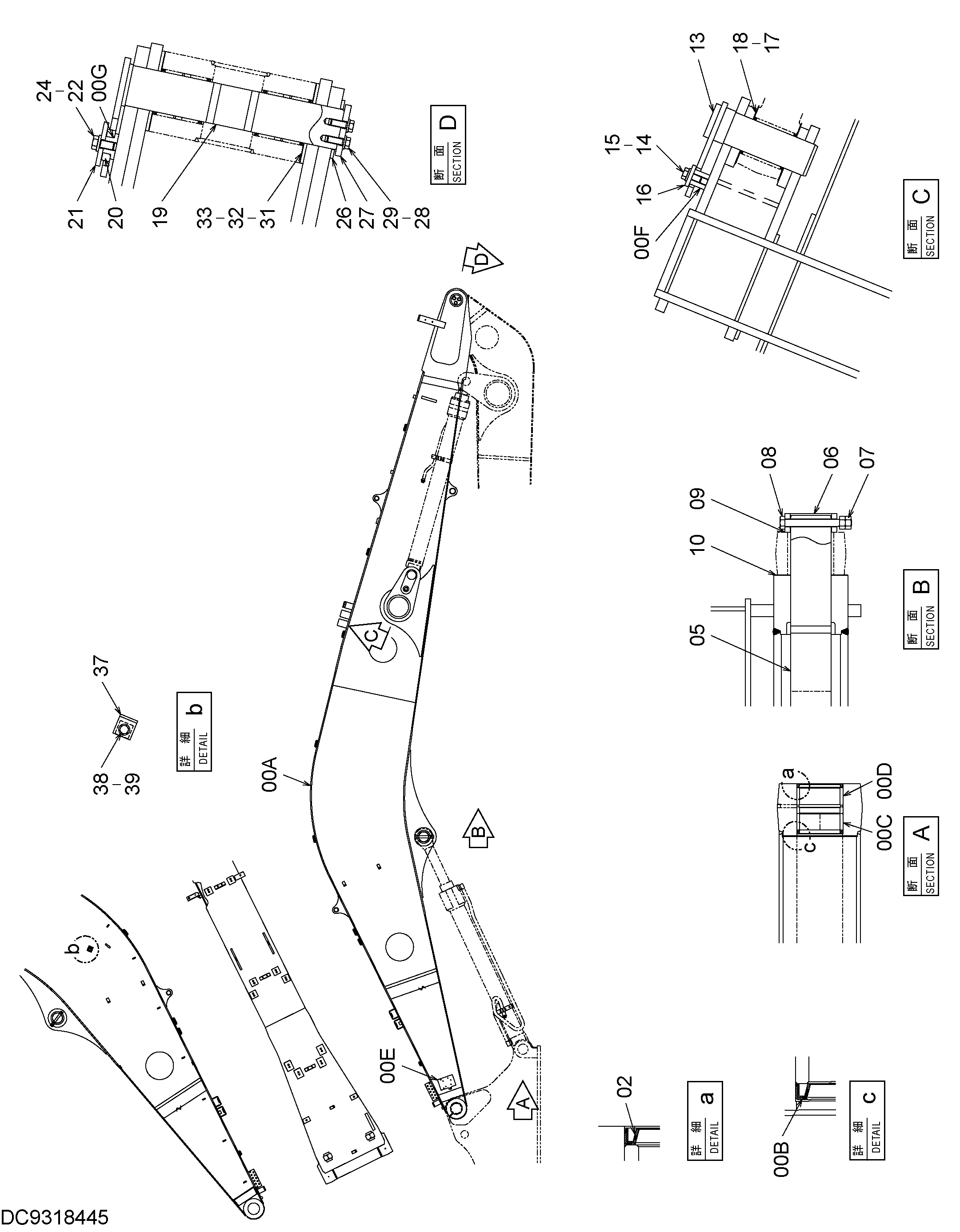

Заводская схема «Стрела» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7059501 | Стрела | 1 |
| 00A | 6028335 | Стрела | 1 |
| 00B | 4085479 | Пылезащитное уплотнение | 2 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4443884 | Втулка | 2 |
| 00E | 4675427 | Кронштейн | 1 |
| 00F | 4438594 | Седло винта | 2 |
| 00G | 4611731 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 05 | 3079491 | Палец | 1 |
| 06 | 4662435 | Ограничитель | 2 |
| 07 | J950020 | Гайка | 4 |
| 08 | 4435584 | Стопорный палец | 2 |
| 09 | 4445637 | Упорная пластина | 2 |
| 10 | 4450015 | Упорная пластина | 2 |
| 13 | 8110585 | Палец | 2 |
| 14 | J921840 | Болт | 2 |
| 15 | J222018 | Шайба | 2 |
| 16 | 4441471 | Пластина | 2 |
| 17 | 4444284 | Упорная пластина | 2 |
| 18 | 4444285 | Упорная пластина | 2 |
| 19 | 8092014 | Палец | 1 |
| 20 | 4611688 | Блок | 1 |
| 21 | 4611733 | Пластина | 1 |
| 22 | J922245 | Болт | 1 |
| 24 | J222022 | Шайба | 1 |
| 26 | 4611648 | Проставка | 1 |
| 27 | 4611642 | Ограничитель | 1 |
| 28 | J222018 | Шайба | 3 |
| 29 | J921850 | Болт | 3 |
| 31 | 4445635 | Упорная пластина | 1 |
| 32 | 4445636 | Упорная пластина | 1 |
| 33 | 4460373 | Упорная пластина | 1 |
| 37 | 4224631 | Кронштейн | 1 |
| 38 | J222014 | Шайба | 1 |
| 39 | J901430 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
